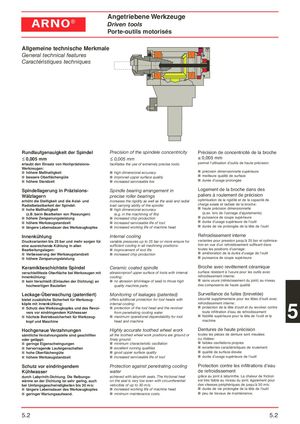

Angetriebene Werkzeuge
Driven tools
Porte-outils motorisés
Allgemeine technische Merkmale
General technical features
Caractéristiques techniques
| Rundlaufgenauigkeit der Spindel | Precision of the spindele concentricity | Précision de concentricité de la broche |
| ≤ 0,005 mm | ≤ 0,005 mm | ≤ 0,005 mm |
| erlaubt den Einsatz von Hochpräzisions- | facilitates the use of extremely precise tools: | permet l’utilisation d’outils de haute précision: |
Werkzeugen:
- höhere Maßhaltigkeit
- high dimensional accuracy précision dimensionnelle supérieure
- meilleure qualité de surface
bessere Oberflächengüte improved upper surface quality
- durée d’usage prolongée
höhere Standzeit increased serviceable live
| Spindellagerung in Präzisions- | Spindle bearing arrangement in | Logement de la broche dans des |
| Wälzlagern | precise roller bearings | paliers à roulement de précision |
| erhöht die Steifigkeit und die Axial- und | increases the rigidity as well as the axial and radial | optimisation de la rigidité et de la capacité de |
| Radialbelastbarkeit der Spindel: | load carrying ability of the spindle: | charge axiale et radiale de la broche: |
- haute précision dimensionnelle
hohe Maßhaltigkeit high dimensional accuracy
(z.B. beim Bearbeiten von Passungen) (e.g. in the machining of fits) (p.ex. lors de l’usinage d’ajustements)
- puissance de coupe supérieure
höhere Zerspanungsleistung increased chip production
- durée d’usage supérieure de l’outil
höhere Werkzeugstandzeit increased serviceable life of tool
- durée de vie prolongée de la tête de l’outil
längere Lebensdauer des Werkzeugkopfes increased working life of machine head
| Innenkühlung | Internal cooling | Refroidissement interne |
| Druckvarianten bis 25 bar und mehr sorgen für | variable pressures up to 25 bar or more ensure for | variantes pour pression jusqu’à 25 bar et optimisa- |
| eine ausreichende Kühlung in allen | sufficient cooling in all machining positions: | tion en vue d’un refroidissement suffisant dans |
| Bearbeitungslagen: | ■ improvement of tool life | toutes les positions d’usinage: |
- amélioration de la durée d’usage de l’outil
Verbesserung der Werkzeugstandzeit increased chip production
- puissance de coupe supérieure
höhere Zerspanungsleistung
| Keramikbeschichtete Spindel | Ceramic coated spindle | Broche avec revêtement céramique |
| verschleißfeste Oberfläche bei Werkzeugen mit | abrasionproof upper surface of tools with internal | surface résistant à l’usure pour les outils avec |
| Innenkühlung: | cooling: | refroidissement interne: |
- sans usure (rétrécissement du joint) au niveau
kein Verschleiß (Einlaufen der Dichtung) an no abrasion (shrinkage of seal) to those high
hochwertigen Bauteilen quality machine parts des composants de haute qualité
| Leckage-Überwachung (patentiert) | Monitoring of leakages (patented) | Surveillance de fuites (brevetée) | |
| bietet zusätzliche Sicherheit für Werkzeug- | offers additional protection for tool heads with | sécurité supplémentaire pour les têtes d’outil avec | |
| köpfe mit Innenkühlung: | internal cooling: | refroidissement interne: | 5 |
- protection de la tête d’outil et du revolver contre
Schutz des Werkzeugkopfes und des Revol- protection of the tool head and the revolver
vers vor eindringendem Kühlwasser from penetrating cooling water toute infiltration d’eau de refroidissement
- fiabilité supérieure pour la tête de l’outil et la
höchste Betriebssicherheit für Werkzeug- maximum operational dependability for tool
kopf und Maschine head and machine machine
| Hochgenaue Verzahnungen | Highly accurate toothed wheel work | Dentures de haute précision |
| sämtliche Verzahnungsteile sind geschliffen | all the toothed wheel work positions are ground or | toutes les pièces de denture sont meulées |
| oder geläppt: | finely ground: | ou rôdées: |
- faibles oscillations propres
geringe Eigenschwingungen minimum characteristic oscillation
- hervorragende Laufeigenschaften
- excellent running qualities
- excellentes caractéristiques de roulement
- good upper surface quality
- qualité de surface élevée
hohe Oberflächengüte
- höhere Werkzeugstandzeit
- increased serviceable life of tool
- durée d’usage supérieure de l’outil
| Schutz vor eindringendem | Protection against penetrating cooling | Protection contre les infiltrations d’eau |
| Kühlwasser | water | de refroidissement |
| durch Labyrinth-Dichtung. Die Reibungs- | achieved with labyrinth seals. The frictional heat | grâce au joint à labyrinthe. La chaleur de friction |
| wärme an der Dichtung ist sehr gering, auch | on the seal is very low even with circumferential | est très faible au niveau du joint, également pour |
| bei Umfangsgeschwindigkeiten bis 30 m/s: | velocities of up to 30 m/s: | des vitesses périphériques de jusqu’à 30 m/s: |
- längere Lebensdauer des Werkzeugkopfes
- increased working life of machine head
- durée de vie prolongée de la tête de l’outil
- minimum maintenance costs.
- peu de travaux de maintenance.
geringer Wartungsaufwand.
