Каталог ARNO оснастка для автоматов продольного точения - страница 35

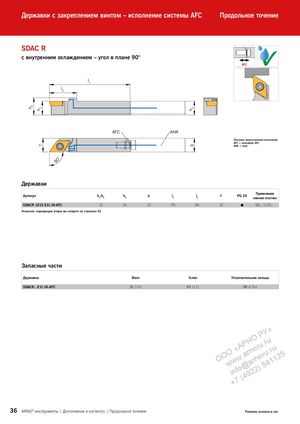

Державки с закреплением винтом – исполнение системы AFC Продольное точение SDAC R с внутренним охлаждением – угол в плане 90° AFC ✓ L l1 l2 h3 h1 h2 AFC AHA Показано правостороннее исполнение AFC = интерфейс AFC AHA = упор b f ° 90 Державки Применяемая Артикул h1/h2 h3 b l1 l2 f PG 29 сменная пластина SDACR 1212 E11-IK-AFC 12 15 12 70 24 12  DC...11T3... Указание: подходящие упоры вы найдете на странице 42 Запасные части Державка Винт Ключ Уплотнительное кольцо SDACR...E11-IK-AFC SS 1111 KS 1111 OR 4,7x1 » РУ Р НО u.ru «А rnor .ru О a ru 5 ОО ww. arno 4112 w @ )5 o inf 4922 ( +7 36 ARNO®-инструменты | Дополнение к каталогу | Продольное точение  Размеры указаны в мм.
