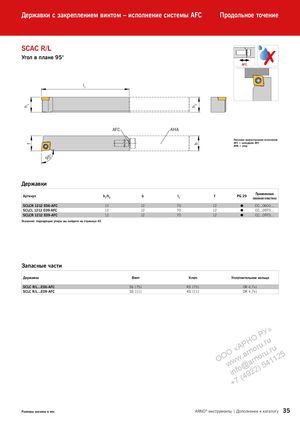

Державки с закреплением винтом – исполнение системы AFC Продольное точение SCAC R/L Угол в плане 95° AFC ✗ L l1 h1 h2 AFC AHA Показано правостороннее исполнение AFC = интерфейс AFC b f AHA = упор ° 95 Державки Применяемая Артикул h1/h2 b l1 f PG 29 сменная пластина SCLCR 1212 E06-AFC 12 12 70 12  CC...0602... SCLCL 1212 E09-AFC 12 12 70 12  CC...09T3... SCLCR 1212 E09-AFC 12 12 70 12  CC...09T3... Указание: подходящие упоры вы найдете на странице 43 Запасные части Державка Винт Ключ Уплотнительное кольцо SCLC R/L...E06-AFC SS 1751 KS 1751 OR 4,7x1 SCLC R/L...E09-AFC SS 1111 KS 1111 OR 4,7x1 » РУ Р НО u.ru «А rnor .ru О a ru 5 ОО ww. arno 4112 w @ )5 o inf 4922 ( +7 Размеры указаны в мм. ARNO®-инструменты | Дополнение к каталогу 35
