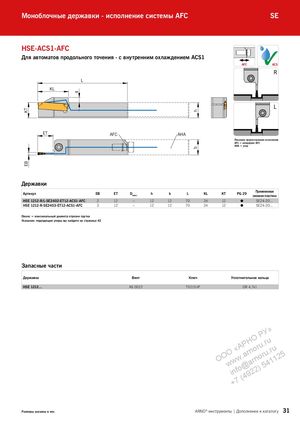

Моноблочные державки - исполнение системы AFC SE HSE-ACS1-AFC Для автоматов продольного точения - с внутренним охлаждением ACS1 AFC ✓ ACS R L KL 4 L KT h ET AFC AHA Показано правостороннее исполнение AFC = интерфейс AFC AHA = упор b EB Державки Применяемая Артикул EB ET Dмакс. h b L KL KT PG 29 сменная пластина HSE 1212-R/L-SE2402-ET12-ACS1-AFC 2 12 – 12 12 70 24 12  SE24-20... HSE 1212-R-SE2403-ET12-ACS1-AFC 3 12 – 12 12 70 24 12  SE24-20... Dмакс = максимальный диаметр отрезки прутка Указание: подходящие упоры вы найдете на странице 42 Запасные части Державка Винт Ключ Уплотнительное кольцо HSE 1212... AS 0022 T5215-IP OR 4,7x1 » РУ Р НО u.ru «А rnor .ru О a ru 5 ОО ww. arno 4112 w @ )5 o inf 4922 ( +7 Размеры указаны в мм. ARNO®-инструменты | Дополнение к каталогу 31
