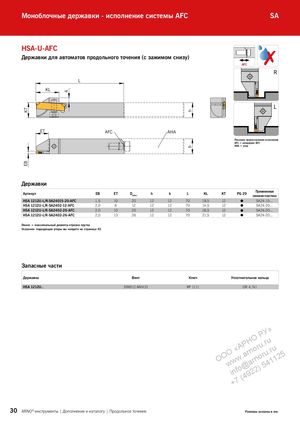

Каталог ARNO оснастка для автоматов продольного точения - страница 29

Моноблочные державки - исполнение системы AFC SA HSA-U-AFC Державки для автоматов продольного точения (с зажимом снизу) AFC ✗ R L KL 4 L KT h ET AFC AHA Показано правостороннее исполнение AFC = интерфейс AFC AHA = упор b EB Державки Применяемая Артикул EB ET Dмакс. h b L KL KT PG 29 сменная пластина HSA 1212U-L/R-SA24015-20-AFC 1,5 10 20 12 12 70 18,5 12  SA24-15... HSA 1212U-L/R-SA2402-12-AFC 2,0 6 12 12 12 70 14,5 12  SA24-20... HSA 1212U-L/R-SA2402-20-AFC 2,0 10 20 12 12 70 18,5 12  SA24-20... HSA 1212U-L/R-SA2402-26-AFC 2,0 13 26 12 12 70 21,5 12  SA24-20... Dмакс = максимальный диаметр отрезки прутка Указание: подходящие упоры вы найдете на странице 43 Запасные части Державка Винт Ключ Уплотнительное кольцо HSA 1212U.. DIN912-M4X10 KP 1111 OR 4,7x1 » РУ Р НО u.ru «А rnor .ru О a ru 5 ОО ww. arno 4112 w @ )5 o inf 4922 ( +7 30 ARNO®-инструменты | Дополнение к каталогу | Продольное точение  Размеры указаны в мм.
