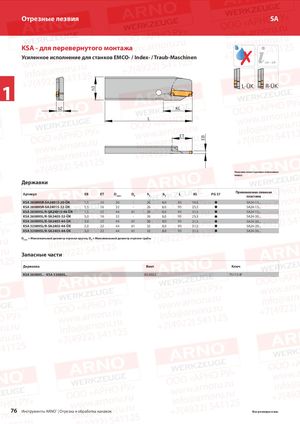

KSA - для перевернутого монтажа ✗
Усиленное исполнение для станков EMCO- / Index- / Traub-Maschinen
114 – 119
1 L-ÜK R-ÜK
b2 KL L
ET
Показано левостороннее исполнение сверху
Державки
| Артикул | EB | ET | Dмакс | DR | h3 | b2 | L | KL | PG 37 | Применяемая сменная пластина |
| KSA 260895R-SA24015-20-ÜK | 1,5 | 10 | 20 | - | 26 | 8,0 | 95 | 19,5 | | SA24-15... |
| KSA 260895R-SA24015-32-ÜK | 1,5 | 16 | 32 | - | 26 | 8,0 | 95 | 25,5 | | SA24-15... |
| KSA 260895L/R-SA24015-44-ÜK | 1,5 | 22 | 44 | 61 | 26 | 8,0 | 95 | 31,5 | | SA24-15... |
| KSA 260895L/R-SA2403-32-ÜK | 3,0 | 16 | 32 | - | 26 | 8,0 | 95 | 25,5 | | SA24-30... |
| KSA 260895L/R-SA2403-44-ÜK | 3,0 | 22 | 44 | 61 | 26 | 8,0 | 95 | 31,5 | | SA24-30... |
| KSA 320895L/R-SA2402-44-ÜK | 2,0 | 22 | 44 | 61 | 32 | 8,0 | 95 | 31,5 | | SA24-20... |
| KSA 320895L/R-SA2403-44-ÜK | 3,0 | 22 | 44 | 61 | 32 | 8,0 | 95 | 31,5 | | SA24-30... |
D = Максимальный диаметр отрезки прутка, D = Максимальный диаметр отрезки трубы макс R
Запасные части
| Державка | Винт | Ключ |
| KSA 260895.. - KSA 320895.. | AS 0022 | T5115-IP |
