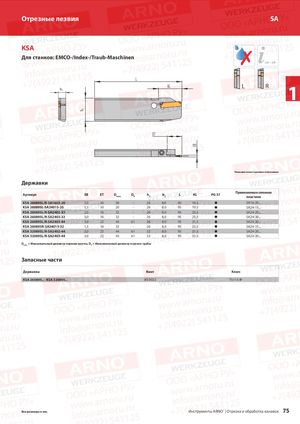

KSA ✗
Для станков: EMCO-/Index-/Traub-Maschinen
114 – 119
L 1
KL L R
b 2
ET
Показано левостороннее исполнение
Державки
| Артикул | EB | ET | Dмакс | DR | h3 | b2 | L | KL | PG 37 | Применяемая сменная пластина |
| KSA 260895L/R-SA1602-20 | 2,0 | 10 | 20 | - | 26 | 8,0 | 95 | 19,5 | | SA16-20... |
| KSA 260895L-SA24015-20 | 1,5 | 10 | 20 | - | 26 | 8,0 | 95 | 19,5 | | SA24-15... |
| KSA 260895L/R-SA2402-32 | 2,0 | 16 | 32 | - | 26 | 8,0 | 95 | 25,5 | | SA24-20... |
| KSA 260895L/R-SA2403-32 | 3,0 | 16 | 32 | - | 26 | 8,0 | 95 | 25,5 | | SA24-30... |
| KSA 260895L/R-SA2403-44 | 3,0 | 22 | 44 | 61 | 26 | 8,0 | 95 | 31,5 | | SA24-30... |
| KSA 260895R-SA24015-32 | 1,5 | 16 | 32 | - | 26 | 8,0 | 95 | 25,5 | | SA24-15... |
| KSA 320895L/R-SA2402-44 | 2,0 | 22 | 44 | 61 | 32 | 8,0 | 95 | 31,5 | | SA24-20... |
| KSA 320895L/R-SA2403-44 | 3,0 | 22 | 44 | 61 | 32 | 8,0 | 95 | 31,5 | | SA24-30... |
D = Максимальный диаметр отрезки прутка, D = Максимальный диаметр отрезки трубы макс R
Запасные части
| Державка | Винт | Ключ |
| KSA 260895.. - KSA 320895.. | AS 0022 | T5115-IP |
