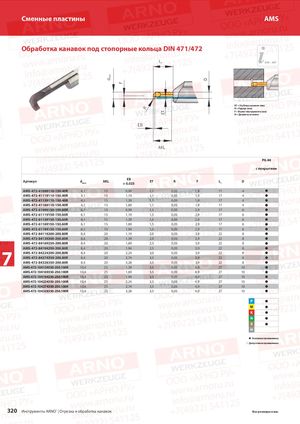

Каталог ARNO обработка канавок и отрезка 2018 - страница 320

Сменные пластины AMS Обработка канавок под стопорные кольца DIN 471/472 L1 345 – 347 dmin D F ET = Глубина канавки (мм) R = Радиус (мм) R F = Вылет инструмента (мм) ET D = Диаметр вставки EB AKL PG 44 с покрытием EB Артикул dмин AKL ET R F L1 D ± 0,025 AMS-472-41099110-150.40R 4,1 15 0,99 1,1 0,05 1,9 17 4  AMS-472-41119110-150.40R 4,1 15 1,19 1,1 0,05 1,9 17 4  AMS-472-41139110-150.40R 4,1 15 1,39 1,1 0,05 1,9 17 4  AMS-472-41169110-150.40R 4,1 15 1,69 1,1 0,05 1,9 17 4  AMS-472-61099150-150.60R 6,1 15 0,99 1,5 0,05 2,9 17 6  AMS-472-61119150-150.60R 6,1 15 1,19 1,5 0,05 2,9 17 6  AMS-472-61139150-150.60R 6,1 15 1,39 1,5 0,05 2,9 17 6  AMS-472-61169150-150.60R 6,1 15 1,69 1,5 0,05 2,9 17 6  AMS-472-61194150-150.60R 6,1 15 1,94 1,5 0,05 2,9 17 6  AMS-472-84119200-200.80R 8,4 20 1,19 2,0 0,05 3,9 22 8  AMS-472-84139200-200.80R 8,4 20 1,39 2,0 0,05 3,9 22 8  AMS-472-84169250-200.80R 8,4 20 1,69 2,5 0,05 3,9 22 8  AMS-472-84194250-200.80R 8,4 20 1,94 2,5 0,05 3,9 22 8  7 AMS-472-84224300-200.80R 8,4 20 2,24 3,0 0,05 3,9 22 8  AMS-472-84274350-200.80R 8,4 20 2,74 3,5 0,05 3,9 22 8  AMS-472-84328350-200.80R 8,4 20 3,28 3,5 0,05 3,9 22 8  AMS-472-104139350-250.100R 10,4 25 1,39 3,5 0,05 4,9 27 10  AMS-472-104169350-250.100R 10,4 25 1,69 3,5 0,05 4,9 27 10  AMS-472-104194350-250.100R 10,4 25 1,94 3,5 0,05 4,9 27 10  AMS-472-104224350-250.100R 10,4 25 2,24 3,5 0,05 4,9 27 10  AMS-472-104274350-250.100R 10,4 25 2,74 3,5 0,05 4,9 27 10  AMS-472-104328350-250.100R 10,4 25 3,28 3,5 0,05 4,9 27 10        Основное применение  Допустимое применение 320 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм.
