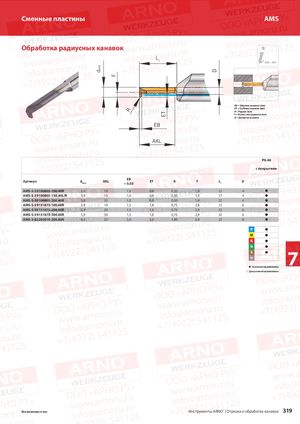

Сменные пластины AMS Обработка радиусных канавок L1 345 – 347 dmin D F EB = Ширина канавки (мм) ET = Глубина канавки (мм) R R = Радиус (мм) ET F = Вылет инструмента (мм) D = Диаметр вставки EB AKL PG 44 с покрытием EB Артикул dмин AKL ET R F L1 D + 0,03 AMS-S-39100805-100.40R 3,9 10 1,0 0,8 0,50 1,9 12 4  AMS-S-39100805-150.40L/R 3,9 15 1,0 0,8 0,50 1,9 17 4  AMS-S-39100805-200.40R 3,9 20 1,0 0,8 0,50 1,9 22 4  AMS-S-59151875-100.60R 5,9 10 1,5 1,8 0,75 2,9 12 6  AMS-S-59151875-200.60R 5,9 20 1,5 1,8 0,75 2,9 22 6  AMS-S-59151875-300.60R 5,9 30 1,5 1,8 0,75 2,9 32 6  AMS-S-82202010-200.80R 8,2 20 2,0 2,0 1,00 3,9 22 8      7   Основное применение  Допустимое применение Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 319
