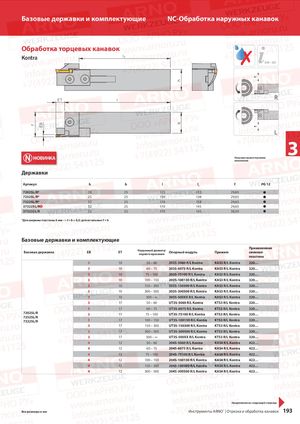

Каталог ARNO обработка канавок и отрезка 2018 - страница 193

Базовые державки и комплектующие NC-Обработка наружных канавок Обработка торцевых канавок Kontra ✗ 220 – 231 R L 3 НОВИНКА Показано правостороннее исполнение Державки Артикул h b l l1 f PG 12 72025L/R* 20 25 125 113 29,65  72525L/R* 25 25 150 138 29,65  73225L/R* 32 25 170 158 29,65  373225L/RN 32 25 170 145 29,65  373232L/R 32 32 170 145 38,50  *Для ширины пластины 6 мм –> f = b + 0,5; для остальных f = b Базовые державки и комплектующие Применяемая Базовая державка EB ET Наружный диаметрпервого врезанияОпорный модульПрижим сменная пластина 3 10 50 – 60 203S-5060 R/L Kontra KAS3 R/L Kontra 320… 3 10 60 – 75 203S-6075 R/L Kontra KAS3 R/L Kontra 320… 3 10 75 – 100 203S-75100 R/L Kontra KAS3 R/L Kontra 320… 3 10 100 – 150 203S-100150 R/L Kontra KAS3 R/L Kontra 320… 3 10 150 – 300 203S-150300 R/L Kontra KAS3 R/L Kontra 320… 3 10 300 – 500 203S-300500 R/L Kontra KAS3 R/L Kontra 320… 3 10 500 – ∞ 203S-500XX R/L Kontra KAS3 R/L Kontra 320… 3 17 50 – 60 UT3S-5060 R/L Kontra KTS3 R/L Kontra 320… 3 17 60 – 75 UT3S-6075 R/L Kontra KTS3 R/L Kontra 320… 72025L/R 3 17 75 – 100 UT3S-75100 R/L Kontra KTS3 R/L Kontra 320… 72525L/R 73225L/R 3 17 100 – 150 UT3S-100150 R/L Kontra KTS3 R/L Kontra 320… 3 17 150 – 300 UT3S-150300 R/L Kontra KTS3 R/L Kontra 320… 3 17 300 – 500 UT3S-300500 R/L Kontra KTS3 R/L Kontra 320… 3 17 500 – ∞ UT3S-500XX R/L Kontra KTS3 R/L Kontra 320… 4 12 50 – 60 204S-5060 R/L Kontra KAS4 R/L Kontra 422… 4 12 60 – 75 204S-6075 R/L Kontra KAS4 R/L Kontra 422… 4 12 75 – 100 204S-75100 R/L Kontra KAS4 R/L Kontra 422… 4 12 100 – 150 204S-100150 R/L Kontra KAS4 R/L Kontra 422… 4 12 150 – 300 204S-150300 R/L Kontra KAS4 R/L Kontra 422… 4 12 300 – 500 204S-300500 R/L Kontra KAS4 R/L Kontra 422… Продолжение на следующей странице Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 193
