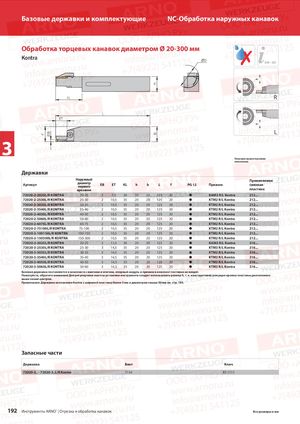

Каталог ARNO обработка канавок и отрезка 2018 - страница 192

Базовые державки и комплектующие NC-Обработка наружных канавок Обработка торцевых канавок диаметром Ø 20-300 мм Kontra ✗ 220 – 231 KL R L L 3 Показано правостороннее исполнение Державки Наружный Применяемая Артикул диаметрпервогоEB ET KL h b L f PG 12 Прижим сменная врезания пластина 72020-2-2025L/R KONTRA 20-25 2 7,5 30 20 20 125 20  KAM2 R/L Kontra 212... 72020-2-2530L/R KONTRA 25-30 2 10,5 35 20 20 125 20  KTM2 R/L Kontra 212... 72020-2-3035L/R KONTRA 30-35 2 10,5 35 20 20 125 20  KTM2 R/L Kontra 212... 72020-2-3540L/R KONTRA 35-40 2 10,5 35 20 20 125 20  KTM2 R/L Kontra 212... 72020-2-4050L/R KONTRA 40-50 2 10,5 35 20 20 125 20  KTM2 R/L Kontra 212... 72020-2-5060L/R KONTRA 50-60 2 10,5 35 20 20 125 20  KTM2 R/L Kontra 212... 72020-2-6075L/R KONTRA 60-75 2 10,5 35 20 20 125 20  KTM2 R/L Kontra 212... 72020-2-75100L/R KONTRA 75-100 2 10,5 35 20 20 125 20  KTM2 R/L Kontra 212... 72020-2-100150L/R KONTRA 100-150 2 10,5 35 20 20 125 20  KTM2 R/L Kontra 212... 72020-2-150300L/R KONTRA 150-300 2 10,5 35 20 20 125 20  KTM2 R/L Kontra 212... 72020-3-2025L/R KONTRA 20-25 3 11,5 30 20 20 125 20  KAM3 R/L Kontra 316... 72020-3-2530L/R KONTRA 25-30 3 14,5 35 20 20 125 20  KTM3 R/L Kontra 316... 72020-3-3035L/R KONTRA 30-35 3 14,5 35 20 20 125 20  KTM3 R/L Kontra 316... 72020-3-3540L/R KONTRA 35-40 3 14,5 35 20 20 125 20  KTM3 R/L Kontra 316... 72020-3-4050L/R KONTRA 40-50 3 14,5 35 20 20 125 20  KTM3 R/L Kontra 316... 72020-3-5060L/R KONTRA 50-60 3 14,5 35 20 20 125 20  KTM3 R/L Kontra 316... Базовая державка поставляется в комплекте с винтами и ключом, опорный модуль и прижим в комплект поставки не входят. Пожалуйста, обратите внимание! Для регулировки высоты установки инструмента следует использовать размер h, т. к. конструктивно режущая кромка пластины расположена выше линии центров. Примечание: Державки исполнения Kontra с шириной пластины более 3 мм и диаметром свыше 50 мм см. стр. 193. Запасные части Державка Винт Ключ 72020-2.. - 72020-3..L/R Kontra T154 KS 1111 192 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
