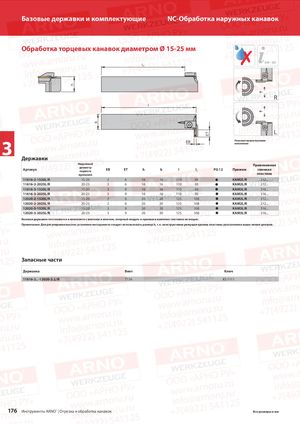

Каталог ARNO обработка канавок и отрезка 2018 - страница 176

Базовые державки и комплектующие NC-Обработка наружных канавок Обработка торцевых канавок диаметром Ø 15-25 мм ✗ 220 – 231 R L Показано правостороннее 3 исполнение Державки Наружный Применяемая Артикул диаметрпервого EB ET h b l l1 PG 12 Прижим сменная врезания пластина 11616-2-1520L/R 15-20 2 6 16 16 110 93  KAM2L/R 212... 11616-2-2025L/R 20-25 2 6 16 16 110 93  KAM2L/R 212... 11616-3-1520L/R 15-20 3 9 16 16 110 93  KAM3L/R 316... 11616-3-2025L/R 20-25 3 9 16 16 110 93  KAM3L/R 316... 12020-2-1520L/R 15-20 2 6 20 20 125 108  KAM2L/R 212... 12020-2-2025L/R 20-25 2 6 20 20 125 108  KAM2L/R 212... 12020-3-1520L/R 15-20 3 9 20 20 125 108  KAM3L/R 316... 12020-3-2025L/R 20-25 3 9 20 20 125 108  KAM3L/R 316... Базовая державка поставляется в комплекте с винтами и ключом, опорный модуль и прижим в комплект поставки не входят. Примечание: Для регулировки высоты установки инструмента следует использовать размер h, т. к. конструктивно режущая кромка пластины расположена выше линии центров. Запасные части Державка Винт Ключ 11616-2.. -12020-3..L/R T154 KS 1111 176 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
