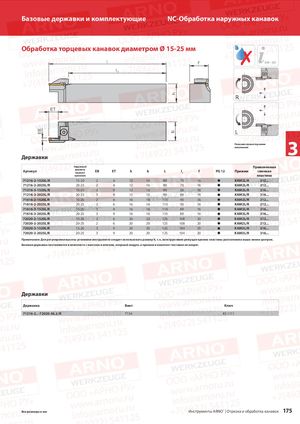

Каталог ARNO обработка канавок и отрезка 2018 - страница 175

Базовые державки и комплектующие NC-Обработка наружных канавок Обработка торцевых канавок диаметром Ø 15-25 мм L ✗ 220 – 231 R L Показано правостороннееисполнение 3 Державки Наружный Применяемая Артикул диаметрпервогоEB ET h b L l1 f PG 12 Прижим сменная врезания пластина 71216-2-1520L/R 15-20 2 6 12 16 90 73 16  KAM2L/R 212... 71216-2-2025L/R 20-25 2 6 12 16 90 73 16  KAM2L/R 212... 71216-3-1520L/R 15-20 3 9 12 16 90 69 16  KAM3L/R 316... 71216-3-2025L/R 20-25 3 9 12 16 90 69 16  KAM3L/R 316... 71616-2-1520L/R 15-20 2 6 16 16 110 93 16  KAM2L/R 212... 71616-2-2025L/R 20-25 2 6 16 16 110 93 16  KAM2L/R 212... 71616-3-1520L/R 15-20 3 9 16 16 110 89 16  KAM3L/R 316... 71616-3-2025L/R 20-25 3 9 16 16 110 89 16  KAM3L/R 316... 72020-2-1520L/R 15-20 2 6 20 20 125 108 20  KAM2L/R 212... 72020-2-2025L/R 20-25 2 6 20 20 125 108 20  KAM2L/R 212... 72020-3-1520L/R 15-20 3 9 20 20 125 104 20  KAM3L/R 316... 72020-3-2025L/R 20-25 3 9 20 20 125 104 20  KAM3L/R 316... Примечание: Для регулировки высоты установки инструмента следует использовать размер h, т. к. конструктивно режущая кромка пластины расположена выше линии центров. Базовая державка поставляется в комплекте с винтами и ключом, опорный модуль и прижим в комплект поставки не входят. Державки Державка Винт Ключ 71216-2.. -72020-36..L/R T154 KS 1111 Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 175
