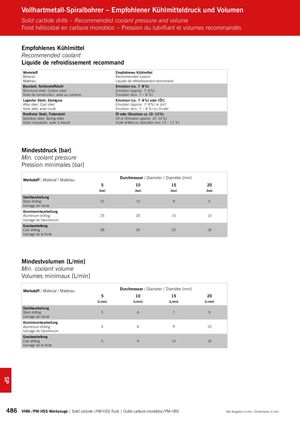

Vollhartmetall-Spiralbohrer – Empfohlener Kühlmitteldruck und Volumen Solid carbide drills – Recommended coolant pressure and volume Foret hélicoïdal en carbure monobloc – Pression du lubrifiant et volumes recommandés Empfohlenes Kühlmittel Recommended coolant Liquide de refroidissement recommand Werkstoff Empfohlenes Kühlmittel Material Recommended coolant Matériau Liquide de refroidissement recommand Baustahl, Kohlenstoffstahl Emulsion (ca. 7 - 8 %) Structural steel, Carbon steel Emulsion (approx. 7 - 8 %) Acier de construction, acier au carbone Émulsion (env. 7 – 8 %) Legierter Stahl, Stahlguss Emulsion (ca. 7 - 8 %) oder [ Öl ] Alloy steel, Cast steel Emulsion (approx. 7 - 8 %) or [oil ] Acier allié, acier coulé Émulsion (env. 7 – 8 %) ou [huile] Rostfreier Stahl, Federstahl Öl oder (Emulsion ca. 10 - 12 %) Stainless steel, Spring steel Oil or (Emulsion approx. 10 - 12 %) Acier inoxydable, acier à ressort Huile entière ou (émulsion env. 10 – 12 %) Mindestdruck [bar] Min. coolant pressure Pression minimales [bar] Werkstoff / Material / Matériau Durchmesser / Diameter / Diamètre [mm] 5 10 15 20 [bar] [bar] [bar] [bar] Stahlbearbeitung Steel drilling 22 15 9 5 Usinage de l’acier Aluminiumbearbeitung Aluminium drilling 25 20 15 10 Usinage de l’aluminium Gussbearbeitung Cast drilling 38 30 20 18 Usinage de la fonte Mindestvolumen [L/min] Min. coolant volume Volumes minimaux [L/min] Werkstoff / Material / Matériau Durchmesser / Diameter / Diamètre [mm] 5 10 15 20 [L/min] [L/min] [L/min] [L/min] Stahlbearbeitung Steel drilling 3 6 7 9 Usinage de l’acier Aluminiumbearbeitung Aluminium drilling 4 6 9 10 Usinage de l’aluminium Gussbearbeitung Cast drilling 5 9 14 16 Usinage de la fonte 486 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS Alle Angaben in mm / Dimensions in mm SP
