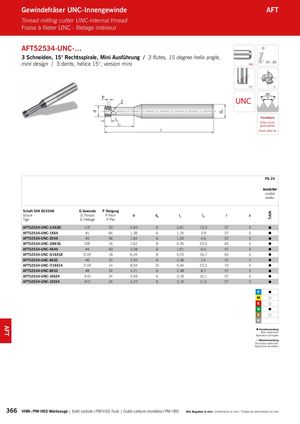

d dA TiAlN l Gewindefräser UNC-Innengewinde AFT Thread milling cutter UNC-internal thread Fraise à fileter UNC - filetage intérieur AFT52534-UNC-… 3 Schneiden, 15° Rechtsspirale, Mini Ausführung / 3 flutes, 15 degree helix angle, mini design / 3 dents, hélice 15°, version mini HA 371 – 373 15° 3 60° P Z UNC P l1 Feinstkorn l2 Ultra microgranulation Grain ultra fin PG 24 beschichtet coated revêtu Schaft DIN 6535HA G Gewinde P Steigung Shank G Thread P Pitch d dA l1 l2 l z Tige G Filetage P Pas AFT52534-UNC-1/4X20 1/4“ 20 4,83 6 3,81 13,3 57 3  AFT52534-UNC-1X64 #1 64 1,38 6 1,19 3,9 57 3  AFT52534-UNC-2X56 #2 56 1,64 6 1,36 4,6 57 3  AFT52534-UNC-3/8X16 3/8“ 16 7,62 8 4,76 20,0 63 3  AFT52534-UNC-4X40 #4 40 2,08 6 1,91 6,0 57 3  AFT52534-UNC-5/16X18 5/16“ 18 6,24 8 4,23 16,7 63 3  AFT52534-UNC-6X32 #6 32 2,55 6 2,38 7,4 57 3  AFT52534-UNC-7/16X14 7/16“ 14 8,94 10 5,44 23,3 73 3  AFT52534-UNC-8X32 #8 32 3,21 6 2,38 8,7 57 3  AFT52534-UNC-10X24 #10 24 3,56 6 3,18 10,1 57 3  AFT52534-UNC-12X24 #12 24 4,22 6 3,18 11,5 57 3        Hauptanwendung Main application Application principale  Nebenanwendung Secondary application Application secondaire 366 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm AFT
