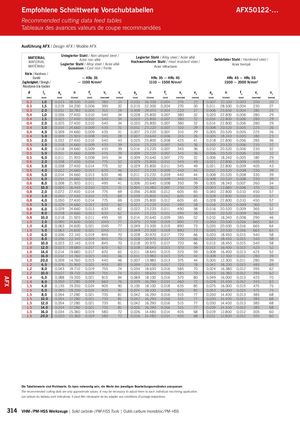

Empfohlene Schnittwerte Vorschubtabellen AFX50122-… Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Ausführung AFX / Design AFX / Modèle AFX MATERIALMATERIALMATÉRIAU Unlegierter Stahl / Non-alloyed steel /Acier non alliéLegierter Stahl / Alloy steel / Acier alliéGusseisen / Cast iron / FonteLegierter Stahl / Alloy steel / Acier alliéHochwarmfester Stahl / Heat resistant steel /Acier réfractaireGehärteter Stahl / Hardened steel /Acier trempé Härte / Hardness / Dureté ~ HRc 35 HRc 35 ~ HRc 45 HRc 45 ~ HRc 55 Zugfestigkeit / Strengh / ~ 1100 N/mm² 1110 ~ 1500 N/mm² 1500 ~ 2000 N/mm² Résistance à la traction d l2 ap n fz vf vc ap n fz vf vc ap n fz vf vc (mm) (mm) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) 0,2 1,0 0,013 38.500 0,005 380 24 0,010 36.300 0,004 270 23 0,007 32.100 0,003 200 20 0,3 1,5 0,019 34.200 0,006 390 32 0,015 32.300 0,004 270 30 0,011 28.500 0,004 230 27 0,3 2,0 0,011 30.780 0,005 315 29 0,008 29.070 0,004 220 27 0,006 25.650 0,004 185 24 0,4 1,0 0,036 27.400 0,010 540 34 0,028 25.800 0,007 380 32 0,020 22.800 0,006 280 29 0,4 1,5 0,025 27.400 0,010 540 34 0,020 25.800 0,007 380 32 0,014 22.800 0,006 280 29 0,4 2,0 0,025 27.400 0,010 540 34 0,020 25.800 0,007 380 32 0,014 22.800 0,006 280 29 0,4 3,0 0,014 24.660 0,009 435 31 0,011 23.220 0,007 310 29 0,008 20.520 0,005 225 26 0,4 4,0 0,009 24.660 0,009 435 31 0,007 23.220 0,007 310 29 0,005 20.520 0,005 225 26 0,4 5,0 0,009 21.920 0,008 345 28 0,007 20.640 0,006 245 26 0,005 18.240 0,005 180 23 0,5 2,0 0,032 27.400 0,010 540 43 0,025 25.800 0,008 425 41 0,018 22.800 0,006 285 36 0,5 3,0 0,018 24.660 0,009 435 39 0,014 23.220 0,007 345 36 0,010 20.520 0,006 230 32 0,5 4,0 0,018 24.660 0,009 435 39 0,014 23.220 0,007 345 36 0,010 20.520 0,006 230 32 0,5 5,0 0,011 24.660 0,009 435 39 0,009 23.220 0,007 345 36 0,006 20.520 0,006 230 32 0,5 6,0 0,011 21.920 0,008 345 34 0,009 20.640 0,007 270 32 0,006 18.240 0,005 180 29 0,6 2,0 0,038 27.400 0,014 775 52 0,029 25.800 0,011 545 49 0,021 22.800 0,009 405 43 0,6 3,0 0,038 27.400 0,014 775 52 0,029 25.800 0,011 545 49 0,021 22.800 0,009 405 43 0,6 4,0 0,022 24.660 0,013 630 46 0,017 23.220 0,009 440 44 0,012 20.520 0,008 330 39 0,6 5,0 0,014 24.660 0,013 630 46 0,011 23.220 0,009 440 44 0,008 20.520 0,008 330 39 0,6 6,0 0,014 24.660 0,013 630 46 0,011 23.220 0,009 440 44 0,008 20.520 0,008 330 39 0,6 8,0 0,008 21.920 0,011 495 41 0,006 20.640 0,008 350 39 0,005 18.240 0,007 260 34 0,6 10,0 0,005 16.440 0,010 325 31 0,004 15.480 0,007 230 29 0,003 13.680 0,006 170 26 0,8 2,0 0,072 27.400 0,014 775 69 0,056 25.800 0,012 605 65 0,040 22.800 0,010 450 57 0,8 3,0 0,050 27.400 0,014 775 69 0,039 25.800 0,012 605 65 0,028 22.800 0,010 450 57 0,8 4,0 0,050 27.400 0,014 775 69 0,039 25.800 0,012 605 65 0,028 22.800 0,010 450 57 0,8 5,0 0,029 24.660 0,013 630 62 0,022 23.220 0,011 490 58 0,016 20.520 0,009 365 52 0,8 6,0 0,029 24.660 0,013 630 62 0,022 23.220 0,011 490 58 0,016 20.520 0,009 365 52 0,8 8,0 0,018 24.660 0,013 630 62 0,014 23.220 0,011 490 58 0,010 20.520 0,009 365 52 0,8 10,0 0,018 21.920 0,011 495 55 0,014 20.640 0,009 385 52 0,010 18.240 0,008 290 46 1,0 3,0 0,090 24.600 0,021 1045 77 0,070 23.300 0,019 890 73 0,050 20.500 0,016 665 64 1,0 4,0 0,063 24.600 0,021 1045 77 0,049 23.300 0,019 890 73 0,035 20.500 0,016 665 64 1,0 5,0 0,063 24.600 0,021 1045 77 0,049 23.300 0,019 890 73 0,035 20.500 0,016 665 64 1,0 6,0 0,036 22.140 0,019 845 70 0,028 20.970 0,017 720 66 0,020 18.450 0,015 540 58 1,0 8,0 0,036 22.140 0,019 845 70 0,028 20.970 0,017 720 66 0,020 18.450 0,015 540 58 1,0 10,0 0,023 22.140 0,019 845 70 0,018 20.970 0,017 720 66 0,013 18.450 0,015 540 58 1,0 12,0 0,023 19.680 0,017 670 62 0,018 18.640 0,015 570 59 0,013 16.400 0,013 425 52 1,0 14,0 0,014 19.680 0,017 670 62 0,011 18.640 0,015 570 59 0,008 16.400 0,013 425 52 1,0 16,0 0,014 14.760 0,015 440 46 0,011 13.980 0,013 375 44 0,008 12.300 0,011 280 39 1,0 20,0 0,009 14.760 0,015 440 46 0,007 13.980 0,013 375 44 0,005 12.300 0,011 280 39 1,2 6,0 0,076 21.900 0,021 930 83 0,059 20.700 0,017 720 78 0,042 18.200 0,013 485 69 1,2 8,0 0,043 19.710 0,019 755 74 0,034 18.630 0,016 585 70 0,024 16.380 0,012 395 62 1,2 10,0 0,027 19.710 0,019 755 74 0,021 18.630 0,016 585 70 0,015 16.380 0,012 395 62 1,4 6,0 0,088 19.200 0,021 815 84 0,069 18.100 0,016 570 80 0,049 16.000 0,013 425 70 1,4 8,0 0,050 17.280 0,019 660 76 0,039 16.290 0,014 460 72 0,028 14.400 0,012 345 63 1,5 4,0 0,135 19.200 0,024 905 90 0,105 18.100 0,018 635 85 0,075 16.000 0,015 475 75 1,5 6,0 0,095 19.200 0,024 905 90 0,074 18.100 0,018 635 85 0,053 16.000 0,015 475 75 1,5 8,0 0,054 17.280 0,021 735 81 0,042 16.290 0,016 515 77 0,030 14.400 0,013 385 68 1,5 10,0 0,054 17.280 0,021 735 81 0,042 16.290 0,016 515 77 0,030 14.400 0,013 385 68 1,5 12,0 0,054 17.280 0,021 735 81 0,042 16.290 0,016 515 77 0,030 14.400 0,013 385 68 1,5 14,0 0,034 17.280 0,021 735 81 0,026 16.290 0,016 515 77 0,019 14.400 0,013 385 68 1,5 16,0 0,034 15.360 0,019 580 72 0,026 14.480 0,014 405 68 0,019 12.800 0,012 305 60 1,5 20,0 0,020 15.360 0,019 580 72 0,016 14.480 0,014 405 68 0,011 12.800 0,012 305 60 Die Tabellenwerte sind Richtwerte. Es kann notwendig sein, die Werte den jeweiligen Bearbeitungsumständen anzupassen. The recommended cutting data are only approximate values. It may be necessary to adjust them to each individual machining application. Les valeurs du tableau sont indicatives. Il peut être nécessaire de les adapter aux conditions d’usinage respectives. 314 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS AFX
