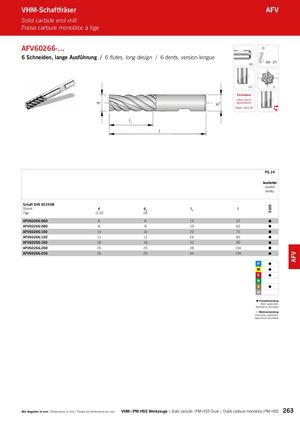

AFV60266-...
6 Schneiden, lange Ausführung / 6 flutes, long design / 6 dents, version longue
268 – 275 HB
I
1
I
45° 6 Feinstkorn Ultra micro granulation Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HB
| Shank | d | d | l | l | |
| Tige | -0,03 | h6A | 1 | ||
| AFV60266-060 | 6 | 6 | 13 | 57 | |
| AFV60266-080 | 8 | 8 | 19 | 63 | |
| AFV60266-100 | 10 | 10 | 22 | 72 | |
| AFV60266-120 | 12 | 12 | 26 | 83 | |
| AFV60266-160 | 16 | 16 | 32 | 92 | |
| AFV60266-200 | 20 | 20 | 38 | 104 | |
| AFV60266-250 | 25 | 25 | 44 | 104 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
