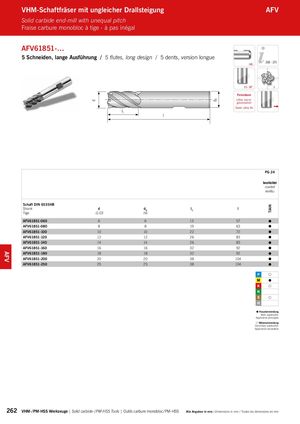

Каталог ARNO монолитный осевой инструмент - страница 262
Навигация
Каталог ARNO инструмент для токарной обработки 2018
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO обработка канавок и отрезка 2018
Каталог ARNO инструмент для обработки отверстий 2016
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
AFV61851-…
5 Schneiden, lange Ausführung / 5 flutes, long design / 5 dents, version longue
268 – 275 HB
35-38° 5 Feinstkorn Ultra micro granulation l Grain ultra fin 1 l
PG 24 beschichtet coated revêtu Schaft DIN 6535HB
| Shank | d | d | l | l | |
| Tige | -0,03 | h6A | 1 | ||
| AFV61851-060 | 6 | 6 | 13 | 57 | |
| AFV61851-080 | 8 | 8 | 19 | 63 | |
| AFV61851-100 | 10 | 10 | 22 | 72 | |
| AFV61851-120 | 12 | 12 | 26 | 83 | |
| AFV61851-140 | 14 | 14 | 26 | 83 | |
| AFV61851-160 | 16 | 16 | 32 | 92 | |
| AFV61851-180 | 18 | 18 | 32 | 92 | |
| AFV61851-200 | 20 | 20 | 38 | 104 | |
| AFV61851-250 | 25 | 25 | 38 | 104 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
