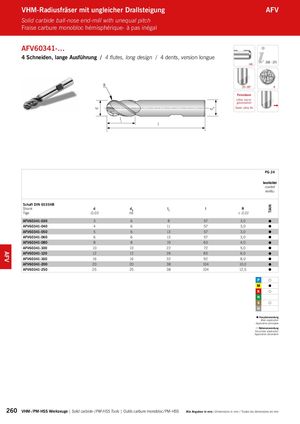

AFV60341-…
4 Schneiden, lange Ausführung / 4 flutes, long design / 4 dents, version longue
268 – 275 HB
R
l
1
l
35-38° 4 Feinstkorn Ultra micro granulation Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HB
| Shank | d | d | l | l | R | |
| Tige | -0,03 | h6A | 1 | ± 0,01 | ||
| AFV60341-030 | 3 | 6 | 8 | 57 | 3,0 | |
| AFV60341-040 | 4 | 6 | 11 | 57 | 3,0 | |
| AFV60341-050 | 5 | 6 | 13 | 57 | 3,0 | |
| AFV60341-060 | 6 | 6 | 13 | 57 | 3,0 | |
| AFV60341-080 | 8 | 8 | 19 | 63 | 4,0 | |
| AFV60341-100 | 10 | 10 | 22 | 72 | 5,0 | |
| AFV60341-120 | 12 | 12 | 26 | 83 | 6,0 | |
| AFV60341-160 | 16 | 16 | 32 | 92 | 8,0 | |
| AFV60341-200 | 20 | 20 | 38 | 104 | 10,0 | |
| AFV60341-250 | 25 | 25 | 38 | 104 | 12,5 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
