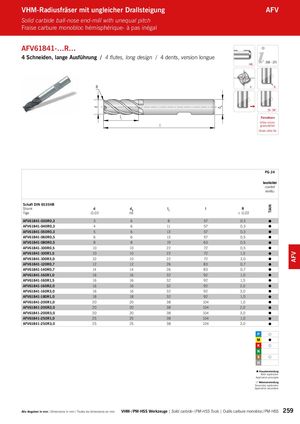

AFV61841-…R…
4 Schneiden, lange Ausführung / 4 flutes, long design / 4 dents, version longue
268 – 275 HB
R 4 R
35-38°
l
1 Feinstkorn l Ultra micro granulation Grain ultra fin
| PG 24 beschichtet coated revêtu | ||||||
| Schaft DIN 6535HB Shank Tige | d -0,03 | dA h6 | l1 | l | R ± 0,03 | TiAlN |
| AFV61841-030R0,3 | 3 | 6 | 8 | 57 | 0,3 | |
| AFV61841-040R0,3 | 4 | 6 | 11 | 57 | 0,3 | |
| AFV61841-050R0,3 | 5 | 6 | 13 | 57 | 0,3 | |
| AFV61841-060R0,5 | 6 | 6 | 13 | 57 | 0,5 | |
| AFV61841-080R0,5 | 8 | 8 | 19 | 63 | 0,5 | |
| AFV61841-100R0,5 | 10 | 10 | 22 | 72 | 0,5 | |
| AFV61841-100R1,5 | 10 | 10 | 22 | 72 | 1,5 | |
| AFV61841-100R3,0 | 10 | 10 | 22 | 72 | 3,0 | |
| AFV61841-120R0,7 | 12 | 12 | 26 | 83 | 0,7 | |
| AFV61841-140R0,7 | 14 | 14 | 26 | 83 | 0,7 | |
| AFV61841-160R1,0 | 16 | 16 | 32 | 92 | 1,0 | |
| AFV61841-160R1,5 | 16 | 16 | 32 | 92 | 1,5 | |
| AFV61841-160R2,0 | 16 | 16 | 32 | 92 | 2,0 | |
| AFV61841-160R3,0 | 16 | 16 | 32 | 92 | 3,0 | |
| AFV61841-180R1,0 | 18 | 18 | 32 | 92 | 1,0 | |
| AFV61841-200R1,0 | 20 | 20 | 38 | 104 | 1,0 | |
| AFV61841-200R2,0 | 20 | 20 | 38 | 104 | 2,0 | |
| AFV61841-200R3,0 | 20 | 20 | 38 | 104 | 3,0 | |
| AFV61841-250R1,0 | 25 | 25 | 38 | 104 | 1,0 | |
| AFV61841-250R3,0 | 25 | 25 | 38 | 104 | 3,0 | |
| | ||||||
| | ||||||
| Hauptanwendung Main application Application principale | ||||||
| Nebenanwendung Secondary application Application secondaire |
