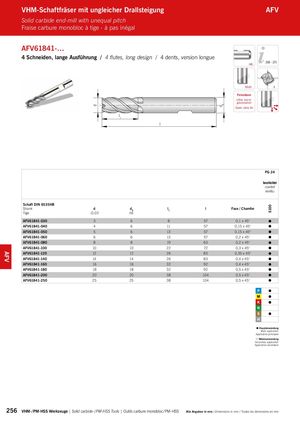

AFV61841-…
4 Schneiden, lange Ausführung / 4 flutes, long design / 4 dents, version longue
268 – 275 HB
l
1
l
Multi 4 Feinstkorn Ultra micro granulation Grain ultra fin
| PG 24 beschichtet coated revêtu | ||||||
| Schaft DIN 6535HB Shank Tige | d -0,03 | dA h6 | l1 | l | Fase / Chamfer | S100 |
| AFV61841-030 | 3 | 6 | 8 | 57 | 0,1 x 45° | |
| AFV61841-040 | 4 | 6 | 11 | 57 | 0,15 x 45° | |
| AFV61841-050 | 5 | 6 | 13 | 57 | 0,15 x 45° | |
| AFV61841-060 | 6 | 6 | 13 | 57 | 0,2 x 45° | |
| AFV61841-080 | 8 | 8 | 19 | 63 | 0,2 x 45° | |
| AFV61841-100 | 10 | 10 | 22 | 72 | 0,3 x 45° | |
| AFV61841-120 | 12 | 12 | 26 | 83 | 0,35 x 45° | |
| AFV61841-140 | 14 | 14 | 26 | 83 | 0,4 x 45° | |
| AFV61841-160 | 16 | 16 | 32 | 92 | 0,4 x 45° | |
| AFV61841-180 | 18 | 18 | 32 | 92 | 0,5 x 45° | |
| AFV61841-200 | 20 | 20 | 38 | 104 | 0,5 x 45° | |
| AFV61841-250 | 25 | 25 | 38 | 104 | 0,5 x 45° | |
| | ||||||
| | ||||||
| Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire |
