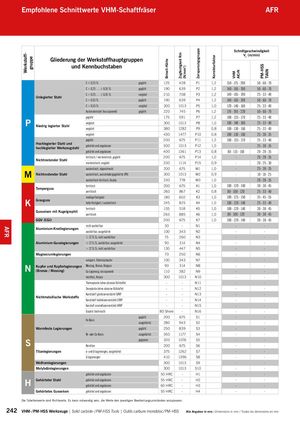

Каталог ARNO монолитный осевой инструмент - страница 242

Werkstoff- gruppe Brinell-Härte Zugfestigkeit Rm (N/mm2) Zerspanungsgruppe Korrekturfaktor VHM AlCrN PM-HSS TiAlN Empfohlene Schnittwerte VHM-Schaftfräser AFR Schnittgeschwindigkeit Gliederung der Werkstoffhauptgruppen Vc (m/min) und Kennbuchstaben C ≤ 0,25 % geglüht 125 428 P1 1,2 150 - 175 - 200 50 - 60 - 70 C > 0,25 … ≤ 0,55 % geglüht 190 639 P2 1,2 140 - 165 - 190 50 - 60 - 70 C > 0,25 … ≤ 0,55 % vergütet 210 708 P3 1,2 140 - 165 - 190 25 - 33 - 40 Unlegierter Stahl C > 0,55 % geglüht 190 639 P4 1,2 140 - 165 - 190 50 - 60 - 70 C > 0,55 % vergütet 300 1013 P5 1,0 120 - 140 - 160 25 - 33 - 40 Automatenstahl (kurzspanend) geglüht 220 745 P6 1,2 170 - 195 - 220 50 - 60 - 70 geglüht 175 591 P7 1,2 100 - 135 - 170 25 - 33 - 40 P Niedrig legierter Stahl vergütetvergütet 300 1013 P8 1,0 100 - 140 - 180 25 - 33 - 403801282P90,8100 - 130 - 16025 - 33 - 40 vergütet 430 1477 P10 0,8 100 - 130 - 160 25 - 30 - 35 geglüht 200 675 P11 1,2 100 - 135 - 170 25 - 33 - 40 Hochlegierter Stahl undhochlegierter Werkzeugstahlgehärtet und angelassen 300 1013 P12 1,0 - 25 - 30 - 35 gehärtet und angelassen 400 1361 P13 0,8 80 - 115 - 150 20 - 28 - 35 ferritisch / martensitisch, geglüht 200 675 P14 1,0 - 20 - 28 - 35 Nichtrostender Stahl martensitisch, vergütet 330 1114 P15 0,9 - 20 - 25 - 30 austenitisch, abgeschreckt 200 675 M1 1,0 - 25 - 30 - 35 M Nichtrostender Stahl austenitisch, ausscheidungsgehärtet (PH) 300 1013 M2 0,9 - 10 - 18 - 25 austenitisch-ferritisch, Duplex 230 778 M3 1,0 - 20 - 28 - 35 ferritisch 200 675 K1 1,0 100 - 120 - 140 30 - 38 - 45 Temperguss perrlitisch 260 867 K2 0,8 80 - 100 - 120 25 - 33 - 40 niedrige Festigkeit 180 602 K3 1,0 100 - 125 - 150 35 - 45 - 55 K Grauguss hohe Festigkeit / austenitisch 245 825 K4 1,0 100 - 120 - 140 25 - 33 - 40 ferritisch 155 518 K5 1,0 100 - 120 - 140 30 - 38 - 45 Gusseisen mit Kugelgraphit perrlitisch 265 885 K6 1,0 80 - 100 - 120 30 - 38 - 45 GGV (CGI) 200 675 K7 1,0 100 - 120 - 140 30 - 38 - 45 nicht aushärtbar 30 - N1 - - Aluminium-Knetlegierungen aushärtbar, ausgehärtet 100 343 N2 - - ≤ 12 % Si, nicht aushärtbar 75 260 N3 - - Aluminium-Gusslegierungen ≤ 12 % Si, aushärtbar, ausgehärtet 90 314 N4 - - > 12 % Si, nicht aushärtbar 130 447 N5 - - Magnesiumlegierungen 70 250 N6 - - unlegiert, Elektrolytkupfer 100 343 N7 - - N Kupfer und Kupferlegierungen(Bronze / Messing)Messing, Bronze, RotgussCu-Legierung, kurzspanend 90 314 N8 - -110382N9-- hochfest, Ampco 300 1013 N10 - - Thermoplaste (ohne abrasive Füllstoffe) - - N11 - - Duroplaste (ohne abrasive Füllstoffe) - - N12 - - Kunststoff glasfaserverstärkt GFRP - - N13 - - Nichtmetallische Werkstoffe Kunststoff kohlefaserverstärkt CFRP - - N14 - - Kunstoff aramidfaserverstärkt AFRP - - N15 - - Graphit (technisch) 80 Shore - N16 - - geglüht 200 675 S1 - - Fe-Basis ausgehärtet 280 943 S2 - - Warmfeste Legierungen geglüht 250 839 S3 - - Ni- oder Co-Basis ausgehärtet 350 1177 S4 - - S gegossen 320 1076 S5 - -Reintitan200675S6-- Titanlegierungen α- und β-Legierungen, ausgehärtet 375 1262 S7 - - β-Legierungen 410 1396 S8 - - Wolframlegierungen 300 1013 S9 - - Molybdänlegierungen 300 1013 S10 - - gehärtet und angelassen 50 HRC - H1 - - H Gehärteter Stahl gehärtet und angelassengehärtet und angelassen 55 HRC - H2 - -60 HRC-H3-- Gehärtetes Gusseisen gehärtet und angelassen 55 HRC - H4 - - Die Tabellenwerte sind Richtwerte. Es kann notwendig sein, die Werte den jeweiligen Bearbeitungsumständen anzupassen. 242 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm AFR
