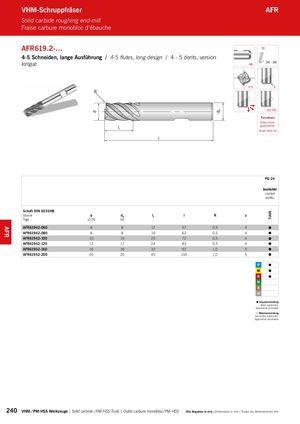

AFR619.2-…
4-5 Schneiden, lange Ausführung / 4-5 flutes, long design / 4 - 5 dents, version
longue 242 – 246 HB
4-5 R
R
43-46° Feinstkorn Ultra micro l granulation 1 Grain ultra fin
l
| PG 24 beschichtet coated revêtu | ||||||
| Schaft DIN 6535HB | N | |||||
| Shank Tige | d -0,05 | dA h6 | l1 | l | R | z TiAl |
| AFR61942-060 | 6 | 6 | 12 | 57 | 0,5 | 4 |
| AFR61942-080 | 8 | 8 | 16 | 63 | 0,5 | 4 |
| AFR61942-100 | 10 | 10 | 20 | 72 | 0,5 | 4 |
| AFR61942-120 | 12 | 12 | 24 | 83 | 0,5 | 4 |
| AFR61952-160 | 16 | 16 | 32 | 92 | 1,0 | 5 |
| AFR61952-200 | 20 | 20 | 40 | 104 | 1,0 | 5 |
| | ||||||
| | ||||||
| | ||||||
| Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire |
