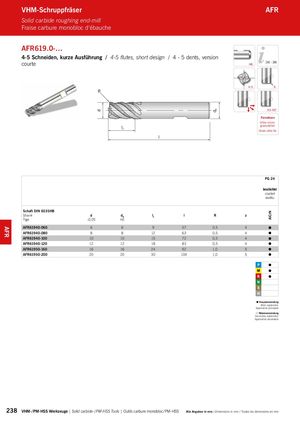

AFR619.0-…
4-5 Schneiden, kurze Ausführung / 4-5 flutes, short design / 4 - 5 dents, version
courte 242 – 246 HB
4-5 R
R
43-46° Feinstkorn Ultra micro l granulation 1 Grain ultra fin
l
| PG 24 beschichtet coated revêtu | ||||||
| Schaft DIN 6535HB | N | |||||
| Shank Tige | d -0,05 | dA h6 | l1 | l | R | z AlCr |
| AFR61940-060 | 6 | 6 | 9 | 57 | 0,5 | 4 |
| AFR61940-080 | 8 | 8 | 12 | 63 | 0,5 | 4 |
| AFR61940-100 | 10 | 10 | 15 | 72 | 0,5 | 4 |
| AFR61940-120 | 12 | 12 | 18 | 83 | 0,5 | 4 |
| AFR61950-160 | 16 | 16 | 24 | 92 | 1,0 | 5 |
| AFR61950-200 | 20 | 20 | 30 | 104 | 1,0 | 5 |
| | ||||||
| | ||||||
| | ||||||
| Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire |
