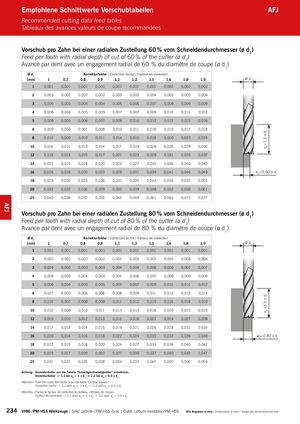

Каталог ARNO монолитный осевой инструмент - страница 234

Каталог ARNO инструмент для токарной обработки 2018

Каталог ARNO инструмент для токарной обработки 2018

Каталог ARNO концевые твердосплавные фрезы AFV

Каталог ARNO концевые твердосплавные фрезы AFV

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы

Каталог ARNO обработка канавок и отрезка 2018

Каталог ARNO обработка канавок и отрезка 2018

Каталог ARNO инструмент для обработки отверстий 2016

Каталог ARNO инструмент для обработки отверстий 2016

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015

Vorschub pro Zahn bei einer radialen Zustellung 60 % vom Schneidendurchmesser (ø d )

Feed per tooth with radial depth of cut of 60 % of the cutter (ø d ) 1

Avance par dent avec un engagement radial de 60 % du diamètre de coupe (ø d1 )

1

Ø d1			Korre	kturfaktor/	Correction	factor /Fac	teur de corr	ection
[mm]	1	0,7	0,8	0,9	1,1	1,2	1,5	1,6	1,8	1,9	Ø d1
1	0,001	0,001	0,001	0,001	0,001	0,001	0,001	0,002	0,002	0,002
2	0,003	0,002	0,002	0,002	0,003	0,003	0,004	0,005	0,005	0,006
3	0,005	0,003	0,004	0,004	0,005	0,006	0,007	0,008	0,009	0,009
4	0,006	0,004	0,005	0,005	0,007	0,007	0,009	0,010	0,011	0,012
5	0,008	0,005	0,006	0,007	0,009	0,010	0,012	0,013	0,015	0,016
6	0,009	0,006	0,007	0,008	0,010	0,011	0,014	0,015	0,017	0,018
8	0,013	0,009	0,010	0,011	0,014	0,015	0,019	0,020	0,023	0,024
10	0,016	0,011	0,013	0,014	0,017	0,019	0,024	0,026	0,029	0,030
12	0,019	0,013	0,015	0,017	0,021	0,023	0,029	0,031	0,035	0,037
14	0,022	0,015	0,018	0,020	0,025	0,027	0,034	0,036	0,040	0,043
16	0,026	0,018	0,020	0,023	0,028	0,031	0,039	0,041	0,046	0,049
18	0,029	0,020	0,023	0,026	0,032	0,035	0,043	0,046	0,052	0,055
20	0,032	0,022	0,026	0,029	0,035	0,039	0,048	0,052	0,058	0,061
25	0,040	0,028	0,032	0,036	0,045	0,049	0,061	0,065	0,073	0,077

e 1

Vorschub pro Zahn bei einer radialen Zustellung 80 % vom Schneidendurchmesser (ø d )

Feed per tooth with radial depth of cut of 80 % of the cutter (ø d ) 1

Avance par dent avec un engagement radial de 80 % du diamètre de coupe (ø d1 )

1

Ø d1			Korre	kturfaktor/	Correction	factor /Fac	teur de corr	ection
[mm]	1	0,7	0,8	0,9	1,1	1,2	1,5	1,6	1,8	1,9
1	0,001	0,001	0,001	0,001	0,001	0,001	0,001	0,001	0,001	0,001
2	0,002	0,001	0,002	0,002	0,002	0,003	0,003	0,004	0,004	0,004
3	0,004	0,002	0,003	0,003	0,004	0,004	0,006	0,006	0,007	0,007
4	0,005	0,003	0,004	0,004	0,005	0,006	0,007	0,008	0,009	0,009
5	0,006	0,004	0,005	0,005	0,007	0,007	0,009	0,010	0,011	0,012
6	0,007	0,005	0,006	0,006	0,008	0,009	0,011	0,012	0,013	0,014
8	0,010	0,007	0,008	0,009	0,011	0,012	0,015	0,016	0,018	0,019
10	0,012	0,008	0,010	0,011	0,013	0,015	0,018	0,020	0,022	0,023
12	0,015	0,010	0,012	0,013	0,016	0,018	0,022	0,024	0,027	0,028
14	0,017	0,012	0,014	0,015	0,019	0,021	0,026	0,028	0,031	0,033
16	0,020	0,014	0,016	0,018	0,022	0,024	0,030	0,032	0,036	0,038
18	0,022	0,015	0,018	0,020	0,024	0,027	0,033	0,036	0,040	0,042
20	0,025	0,017	0,020	0,022	0,027	0,030	0,037	0,040	0,045	0,047
25	0,031	0,022	0,025	0,028	0,034	0,037	0,047	0,050	0,056	0,059

1

e 1

Achtung: Korrekturfaktor aus der Tabelle “Schnittgeschwindigkeiten” entnehmen. Korrekturfaktor -> 1,1 bei a = 1 x d -> 1,2 bei a = 0,5 x d

p 1 p 1

Attention: Take the correction factor from the table “Cutting speeds”.
