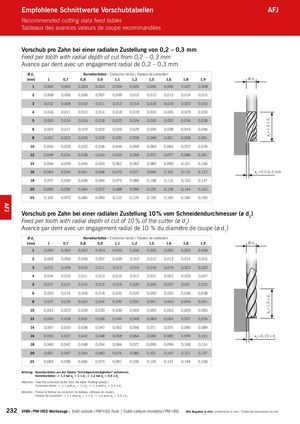

Каталог ARNO монолитный осевой инструмент - страница 232

Предыдущая страница Следующая страница

Навигация

Vorschub pro Zahn bei einer radialen Zustellung von 0,2 – 0,3 mm

Feed per tooth with radial depth of cut from 0,2 – 0,3 mm

Avance par dent avec un engagement radial de 0,2 – 0,3 mm

Ø d1Korrekturfaktor/Correctionfactor /Facteur de correction
[mm]10,70,80,91,11,21,51,61,81,9Ø d1
10,0040,0030,0030,0040,0040,0050,0060,0060,0070,008
20,0080,0060,0060,0070,0090,0100,0120,0130,0140,015
30,0120,0080,0100,0110,0130,0140,0180,0190,0220,023
40,0160,0110,0130,0140,0180,0190,0240,0260,0290,030
50,0200,0140,0160,0180,0220,0240,0300,0320,0360,038x d1
60,0240,0170,0190,0220,0260,0290,0360,0380,0430,046=1,5
80,0320,0220,0260,0290,0350,0380,0480,0510,0580,061ap
100,0400,0280,0320,0360,0440,0480,0600,0640,0720,076
120,0480,0340,0380,0430,0530,0580,0720,0770,0860,091
140,0560,0390,0450,0500,0620,0670,0840,0900,1010,106
160,0640,0450,0510,0580,0700,0770,0960,1020,1150,122ae=0,2-0,3 mm
180,0720,0500,0580,0650,0790,0860,1080,1150,1300,137
200,0800,0560,0640,0720,0880,0960,1200,1280,1440,152
250,1000,0700,0800,0900,1100,1200,1500,1600,1800,190

Vorschub pro Zahn bei einer radialen Zustellung 10 % vom Schneidendurchmesser (ø d )

Feed per tooth with radial depth of cut of 10 % of the cutter (ø d ) 1

Avance par dent avec un engagement radial de 10 % du diamètre de coupe (ø d1 )

1

Ø d1Korrekturfaktor/Correctionfactor /Facteur de correction
[mm]10,70,80,91,11,21,51,61,81,9
10,0030,0020,0020,0030,0030,0040,0050,0050,0050,006
20,0080,0060,0060,0070,0090,0100,0120,0130,0140,015
30,0120,0080,0100,0110,0130,0140,0180,0190,0220,023
40,0140,0100,0110,0130,0150,0170,0210,0220,0250,027
50,0170,0120,0140,0150,0190,0200,0260,0270,0310,032
60,0200,0140,0160,0180,0220,0240,0300,0320,0360,038
80,0270,0190,0220,0240,0300,0320,0410,0430,0490,051
100,0330,0230,0260,0300,0360,0400,0500,0530,0590,063
120,0400,0280,0320,0360,0440,0480,0600,0640,0720,076
140,0470,0330,0380,0420,0520,0560,0710,0750,0850,089
160,0530,0370,0420,0480,0580,0640,0800,0850,0950,101
180,0600,0420,0480,0540,0660,0720,0900,0960,1080,114
200,0670,0470,0540,0600,0740,0800,1010,1070,1210,127
250,0830,0580,0660,0750,0910,1000,1250,1330,1490,158

1

e 1

Achtung: Korrekturfaktor aus der Tabelle “Schnittgeschwindigkeiten” entnehmen. Korrekturfaktor -> 1,1 bei a = 1 x d -> 1,2 bei a = 0,5 x d

p 1 p 1

Attention: Take the correction factor from the table “Cutting speeds”.
