Каталог ARNO монолитный осевой инструмент - страница 201

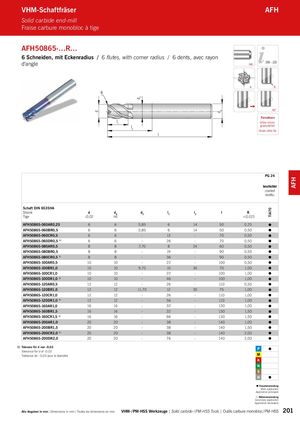

d d3 dA TiA70 AFH l VHM-Schaftfräser AFH Solid carbide end-mill Fraise carbure monobloc à tige AFH50865-…R… 6 Schneiden, mit Eckenradius / 6 flutes, with corner radius / 6 dents, avec rayon d‘angle HA 206 – 223 6 R R 45° Feinstkorn l1 Ultra micro l2 granulationGrain ultra fin PG 24 beschichtet coated revêtu Schaft DIN 6535HA Shank d dA d3 l1 l2 l R Tige -0,02 h6 ±0,015 AFH50865-060AR0,25 6 6 5,85 6 14 50 0,25  AFH50865-060BR0,5 6 6 5,85 6 14 50 0,50  AFH50865-060CR0,5 6 6 - 13 - 70 0,50  AFH50865-060DR0,5 1) 6 6 - 26 - 70 0,50  AFH50865-080AR0,5 8 8 7,70 8 24 60 0,50  AFH50865-080BR0,5 8 8 - 19 - 90 0,50  AFH50865-080CR0,5 1) 8 8 - 36 - 90 0,50  AFH50865-100AR0,5 10 10 - 22 - 100 0,50  AFH50865-100BR1,0 10 10 9,70 10 30 70 1,00  AFH50865-100CR1,0 10 10 - 22 - 100 1,00  AFH50865-100DR1,0 1) 10 10 - 46 - 100 1,00  AFH50865-120AR0,5 12 12 - 26 - 110 0,50  AFH50865-120BR1,0 12 12 11,70 12 30 75 1,00  AFH50865-120CR1,0 12 12 - 26 - 110 1,00  AFH50865-120DR1,0 1) 12 12 - 56 - 110 1,00  AFH50865-160AR1,0 16 16 - 32 - 130 1,00  AFH50865-160BR1,5 16 16 - 32 - 130 1,50  AFH50865-160CR1,5 1) 16 16 - 66 - 130 1,50  AFH50865-200AR1,0 20 20 - 38 - 140 1,00  AFH50865-200BR1,5 20 20 - 38 - 140 1,50  AFH50865-200CR2,0 1) 20 20 - 38 - 140 2,00  AFH50865-200DR2,0 20 20 - 76 - 140 2,00  1) Toleranz für d von -0,03  Tolerance for d of -0.03 Tolérance de - 0,03 pour le diamètre   Hauptanwendung Main application Application principale  Nebenanwendung Secondary application Application secondaire Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 201
