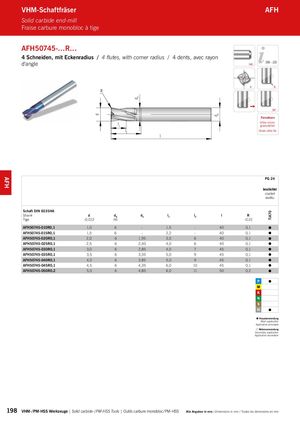

AFH50745-…R…
4 Schneiden, mit Eckenradius / 4 flutes, with corner radius / 4 dents, avec rayon
d‘angle 206 – 223 HA
R 4 R
30° Feinstkorn l Ultra micro 1 granulation l Grain ultra fin 2 l
PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | R | |
| Tige | -0,012 | h6A | 3 | 1 | 2 | -0,01 | ||
| AFH50745-010R0,1 | 1,0 | 6 | - | 1,5 | - | 40 | 0,1 | |
| AFH50745-015R0,1 | 1,5 | 6 | - | 2,2 | - | 40 | 0,1 | |
| AFH50745-020R0,1 | 2,0 | 6 | 1,95 | 3,0 | 6 | 40 | 0,1 | |
| AFH50745-025R0,1 | 2,5 | 6 | 2,40 | 4,0 | 6 | 40 | 0,1 | |
| AFH50745-030R0,1 | 3,0 | 6 | 2,85 | 4,0 | 7 | 45 | 0,1 | |
| AFH50745-035R0,1 | 3,5 | 6 | 3,35 | 5,0 | 9 | 45 | 0,1 | |
| AFH50745-040R0,1 | 4,0 | 6 | 3,85 | 5,0 | 9 | 45 | 0,1 | |
| AFH50745-045R0,1 | 4,5 | 6 | 4,35 | 6,0 | 10 | 45 | 0,1 | |
| AFH50745-050R0,2 | 5,0 | 6 | 4,85 | 6,0 | 11 | 50 | 0,2 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
