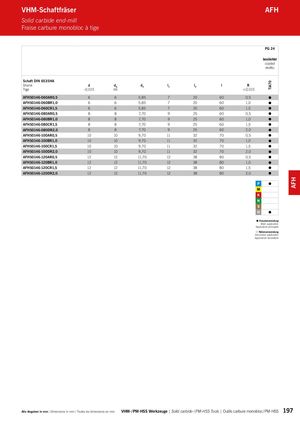

PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | R | ||
| Tige | -0,015 | h6A | 3 | 1 | 2 | ±0,015 | |||
| AFH50146-060AR0,5 | 6 | 6 | 5,85 | 7 | 20 | 60 | 0,5 | | |
| AFH50146-060BR1,0 | 6 | 6 | 5,85 | 7 | 20 | 60 | 1,0 | | |
| AFH50146-060CR1,5 | 6 | 6 | 5,85 | 7 | 20 | 60 | 1,5 | | |
| AFH50146-080AR0,5 | 8 | 8 | 7,70 | 9 | 25 | 60 | 0,5 | | |
| AFH50146-080BR1,0 | 8 | 8 | 7,70 | 9 | 25 | 60 | 1,0 | | |
| AFH50146-080CR1,5 | 8 | 8 | 7,70 | 9 | 25 | 60 | 1,5 | | |
| AFH50146-080DR2,0 | 8 | 8 | 7,70 | 9 | 25 | 60 | 2,0 | | |
| AFH50146-100AR0,5 | 10 | 10 | 9,70 | 11 | 32 | 70 | 0,5 | | |
| AFH50146-100BR1,0 | 10 | 10 | 9,70 | 11 | 32 | 70 | 1,0 | | |
| AFH50146-100CR1,5 | 10 | 10 | 9,70 | 11 | 32 | 70 | 1,5 | | |
| AFH50146-100DR2,0 | 10 | 10 | 9,70 | 11 | 32 | 70 | 2,0 | | |
| AFH50146-120AR0,5 | 12 | 12 | 11,70 | 12 | 38 | 80 | 0,5 | | |
| AFH50146-120BR1,0 | 12 | 12 | 11,70 | 12 | 38 | 80 | 1,0 | | |
| AFH50146-120CR1,5 | 12 | 12 | 11,70 | 12 | 38 | 80 | 1,5 | | |
| AFH50146-120DR2,0 | 12 | 12 | 11,70 | 12 | 38 | 80 | 2,0 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
