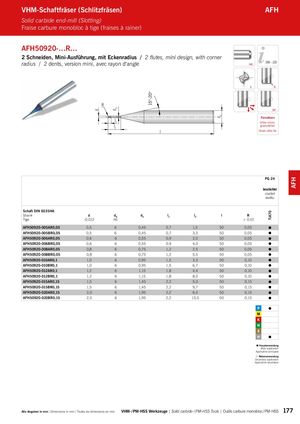

Каталог ARNO монолитный осевой инструмент - страница 177
Навигация
Каталог ARNO инструмент для токарной обработки 2018
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO обработка канавок и отрезка 2018
Каталог ARNO инструмент для обработки отверстий 2016
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
AFH50920-…R…
2 Schneiden, Mini-Ausführung, mit Eckenradius / 2 flutes, mini design, with corner
radius / 2 dents, version mini, avec rayon d‘angle 206 – 223 HA
2 R
R
30° l Feinstkorn 1 Ultra micro l granulation 2 l Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | R | |
| Tige | -0,012 | h6A | 3 | 1 | 2 | ± 0,01 | ||
| AFH50920-005AR0,05 | 0,5 | 6 | 0,45 | 0,7 | 1,5 | 50 | 0,05 | |
| AFH50920-005BR0,05 | 0,5 | 6 | 0,45 | 0,7 | 3,3 | 50 | 0,05 | |
| AFH50920-006AR0,05 | 0,6 | 6 | 0,55 | 0,9 | 2,0 | 50 | 0,05 | |
| AFH50920-006BR0,05 | 0,6 | 6 | 0,55 | 0,9 | 4,0 | 50 | 0,05 | |
| AFH50920-008AR0,05 | 0,8 | 6 | 0,75 | 1,2 | 2,5 | 50 | 0,05 | |
| AFH50920-008BR0,05 | 0,8 | 6 | 0,75 | 1,2 | 5,5 | 50 | 0,05 | |
| AFH50920-010AR0,1 | 1,0 | 6 | 0,95 | 1,5 | 3,3 | 50 | 0,10 | |
| AFH50920-010BR0,1 | 1,0 | 6 | 0,95 | 1,5 | 6,7 | 50 | 0,10 | |
| AFH50920-012AR0,1 | 1,2 | 6 | 1,15 | 1,8 | 4,4 | 50 | 0,10 | |
| AFH50920-012BR0,1 | 1,2 | 6 | 1,15 | 1,8 | 8,0 | 50 | 0,10 | |
| AFH50920-015AR0,15 | 1,5 | 6 | 1,45 | 2,2 | 5,0 | 50 | 0,15 | |
| AFH50920-015BR0,15 | 1,5 | 6 | 1,45 | 2,2 | 9,7 | 50 | 0,15 | |
| AFH50920-020AR0,15 | 2,0 | 6 | 1,95 | 2,2 | 6,0 | 50 | 0,15 | |
| AFH50920-020BR0,15 | 2,0 | 6 | 1,95 | 2,2 | 13,0 | 50 | 0,15 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
