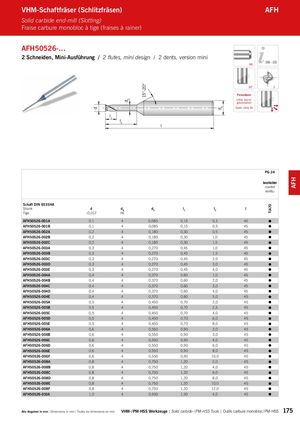

AFH50526-…
2 Schneiden, Mini-Ausführung / 2 flutes, mini design / 2 dents, version mini
206 – 223 HA
l
1 l 2
l
30° 2 Feinstkorn Ultra micro granulation Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d l | l | l | ||
| Tige | -0,012 | h6A | 3 1 | 2 | |||
| AFH50526-001A | 0,1 | 4 | 0,085 | 0,15 | 0,3 | 45 | |
| AFH50526-001B | 0,1 | 4 | 0,085 | 0,15 | 0,5 | 45 | |
| AFH50526-002A | 0,2 | 4 | 0,180 | 0,30 | 0,5 | 45 | |
| AFH50526-002B | 0,2 | 4 | 0,180 | 0,30 | 1,0 | 45 | |
| AFH50526-002C | 0,2 | 4 | 0,180 | 0,30 | 1,5 | 45 | |
| AFH50526-003A | 0,3 | 4 | 0,270 | 0,45 | 1,0 | 45 | |
| AFH50526-003B | 0,3 | 4 | 0,270 | 0,45 | 1,5 | 45 | |
| AFH50526-003C | 0,3 | 4 | 0,270 | 0,45 | 2,0 | 45 | |
| AFH50526-003D | 0,3 | 4 | 0,270 | 0,45 | 3,0 | 45 | |
| AFH50526-003E | 0,3 | 4 | 0,270 | 0,45 | 4,0 | 45 | |
| AFH50526-004A | 0,4 | 4 | 0,370 | 0,60 | 1,0 | 45 | |
| AFH50526-004B | 0,4 | 4 | 0,370 | 0,60 | 2,0 | 45 | |
| AFH50526-004C | 0,4 | 4 | 0,370 | 0,60 | 3,0 | 45 | |
| AFH50526-004D | 0,4 | 4 | 0,370 | 0,60 | 4,0 | 45 | |
| AFH50526-004E | 0,4 | 4 | 0,370 | 0,60 | 5,0 | 45 | |
| AFH50526-005A | 0,5 | 4 | 0,450 | 0,70 | 2,0 | 45 | |
| AFH50526-005B | 0,5 | 4 | 0,450 | 0,70 | 2,5 | 45 | |
| AFH50526-005C | 0,5 | 4 | 0,450 | 0,70 | 4,0 | 45 | |
| AFH50526-005D | 0,5 | 4 | 0,450 | 0,70 | 6,0 | 45 | |
| AFH50526-005E | 0,5 | 4 | 0,450 | 0,70 | 8,0 | 45 | |
| AFH50526-006A | 0,6 | 4 | 0,550 | 0,90 | 2,0 | 45 | |
| AFH50526-006B | 0,6 | 4 | 0,550 | 0,90 | 3,0 | 45 | |
| AFH50526-006C | 0,6 | 4 | 0,550 | 0,90 | 4,0 | 45 | |
| AFH50526-006D | 0,6 | 4 | 0,550 | 0,90 | 6,0 | 45 | |
| AFH50526-006E | 0,6 | 4 | 0,550 | 0,90 | 8,0 | 45 | |
| AFH50526-006F | 0,6 | 4 | 0,550 | 0,90 | 10,0 | 45 | |
| AFH50526-008A | 0,8 | 4 | 0,750 | 1,20 | 2,0 | 45 | |
| AFH50526-008B | 0,8 | 4 | 0,750 | 1,20 | 4,0 | 45 | |
| AFH50526-008C | 0,8 | 4 | 0,750 | 1,20 | 6,0 | 45 | |
| AFH50526-008D | 0,8 | 4 | 0,750 | 1,20 | 8,0 | 45 | |
| AFH50526-008E | 0,8 | 4 | 0,750 | 1,20 | 10,0 | 45 | |
| AFH50526-008F | 0,8 | 4 | 0,750 | 1,20 | 12,0 | 45 | |
| AFH50526-010A | 1,0 | 4 | 0,950 | 1,50 | 4,0 | 45 | |
