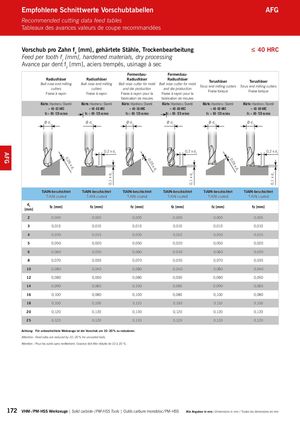

Ausführung AFG <–
Vorschub pro Zahn f [mm], gehärtete Stähle, Trockenbearbeitung ≤ 40 HRC
Feed per tooth f [mm], hardened materials, dry processing z
Avance par dent fz [mm], aciers trempés, usinage à sec
z Formenbau- Formenbau-
Radiusfräser Radiusfräser Radiusfräser Radiusfräser
Torusfräser Torusfräser
Ball nose end milling Ball nose end milling Ball nose cutter for mold Ball nose cutter for mold
Torus end milling cutters Torus end milling cutters
cutters cutters and die production and die production
Fraise torique Fraise torique
Fraise à rayon Fraise à rayon Fraise à rayon pour la Fraise à rayon pour la
fabrication de moules fabrication de moules
Härte / Hardness / Dureté Härte / Hardness / Dureté Härte / Hardness / Dureté Härte / Hardness / Dureté Härte / Hardness / Dureté Härte / Hardness / Dureté
| = 40 - 63 HRC | = 40 - 60 HRC | = 40 - 56 HRC | = 40 - 60 HRC | = 40 - 60 HRC | = 40 - 60 HRC | ||||||
| Vc= 80 - 120 m/min | Vc = 80 - 120 m/min | Vc= 80 - 120 m/min | Vc = 80 - 120 m/min | Vc = 80 - 120 m/min | Vc = 80 - 120 m/min | ||||||
| Ø d | Ø d | Ø d | Ø d | Ø d | Ø d | ||||||
| 1 | 1 | 1 | 1 | 1 | 1 |
0,2 x d 0,2 x d 0,2 x d
1 1 1
0,05 x d 0,05 x d 0,05 x d
1 1 1
TiAlN-beschichtet TiAlN-beschichtet TiAlN-beschichtet TiAlN-beschichtet TiAlN-beschichtet TiAlN-beschichtet
TiAlN-coated TiAlN-coated TiAlN-coated TiAlN-coated TiAlN-coated TiAlN-coated
d
1 fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm]
[mm]
| 2 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 |
| 3 | 0,015 | 0,010 | 0,015 | 0,010 | 0,015 | 0,010 |
| 4 | 0,030 | 0,015 | 0,030 | 0,015 | 0,030 | 0,015 |
| 5 | 0,050 | 0,020 | 0,050 | 0,020 | 0,050 | 0,020 |
| 6 | 0,060 | 0,030 | 0,060 | 0,030 | 0,060 | 0,030 |
| 8 | 0,070 | 0,035 | 0,070 | 0,035 | 0,070 | 0,035 |
| 10 | 0,080 | 0,040 | 0,080 | 0,040 | 0,080 | 0,040 |
| 12 | 0,080 | 0,050 | 0,080 | 0,050 | 0,080 | 0,050 |
| 14 | 0,090 | 0,065 | 0,100 | 0,065 | 0,090 | 0,065 |
| 16 | 0,100 | 0,080 | 0,100 | 0,080 | 0,100 | 0,080 |
| 18 | 0,100 | 0,100 | 0,110 | 0,100 | 0,110 | 0,100 |
| 20 | 0,120 | 0,120 | 0,130 | 0,120 | 0,120 | 0,120 |
| 25 | 0,120 | 0,120 | 0,130 | 0,120 | 0,120 | 0,120 |
Achtung: Für unbeschichtete Werkzeuge ist der Vorschub um 10 - 20 % zu reduzieren. Attention: Feed rates are reduced by 10 - 20 % for uncoated tools. Attention : Pour les outils sans revêtement, l’avance doit être réduite de 10 à 20 %.
