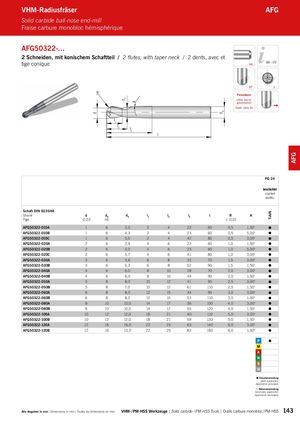

Каталог ARNO монолитный осевой инструмент - страница 143

d d3 dA TiAlN AFG A l VHM-Radiusfräser AFG Solid carbide ball-nose end-mill Fraise carbure monobloc hémisphérique AFG50322-... 2 Schneiden, mit konischem Schaftteil / 2 flutes, with taper neck / 2 dents, avec et tige conique HA 163 – 172 30° 2 R Feinstkorn Ultra micro granulation Grain ultra fin l1 l2 l3 PG 24 beschichtet coated revêtu Schaft DIN 6535HA Shank d dA d3 l1 l2 l3 l R A Tige -0,03 h6 ± 0,01 AFG50322-010A 1 6 2,0 2 4 23 60 0,5 1,50°  AFG50322-010B 1 6 4,3 2 4 23 60 0,5 5,00°  AFG50322-010C 1 6 5,0 2 4 42 80 0,5 3,00°  AFG50322-020A 2 6 2,9 4 6 23 60 1,0 1,50°  AFG50322-020B 2 6 5,0 4 6 23 60 1,0 5,00°  AFG50322-020C 2 6 5,7 4 6 41 80 1,0 3,00°  AFG50322-030A 3 6 5,6 6 8 32 70 1,5 3,00°  AFG50322-030B 3 6 5,3 6 8 52 90 1,5 1,50°  AFG50322-040A 4 6 6,0 8 10 28 70 2,0 3,00°  AFG50322-040B 4 6 6,0 8 10 49 90 2,0 1,50°  AFG50322-050A 5 8 8,0 10 12 41 90 2,5 3,00°  AFG50322-050B 5 8 7,0 10 12 61 110 2,5 1,50°  AFG50322-060A 6 8 8,0 12 15 34 90 3,0 3,00°  AFG50322-060B 6 8 8,0 12 15 53 110 3,0 1,50°  AFG50322-080A 8 10 10,0 14 17 36 100 4,0 3,00°  AFG50322-080B 8 10 10,0 14 17 55 120 4,0 1,50°  AFG50322-100A 10 12 12,0 18 21 40 110 5,0 3,00°  AFG50322-100B 10 12 12,0 18 21 59 130 5,0 1,50°  AFG50322-120A 12 16 16,0 22 25 63 140 6,0 3,00°  AFG50322-120B 12 16 15,0 22 25 83 160 6,0 1,50°    Hauptanwendung Main application Application principale  Nebenanwendung Secondary application Application secondaire Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 143
