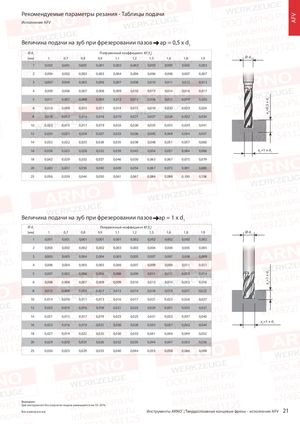

ap=0,5 x d1ap=1 x d1 AFV Рекомендуемые параметры резания - Таблицы подачи Исполнение AFV Величина подачи на зуб при фрезеровании пазов ap = 0,5 x d1 Ø d1 Поправочный коэффициент Kf [fz] [мм] 1 0,7 0,8 0,9 1,1 1,2 1,5 1,6 1,8 1,9 Ø d1  1 0,002 0,001 0,001 0,001 0,002 0,002 0,003 0,003 0,003 0,003  2 0,004 0,002 0,003 0,003 0,004 0,004 0,006 0,006 0,007 0,007  3 0,007 0,004 0,005 0,006 0,007 0,008 0,010 0,011 0,012 0,013  4 0,009 0,006 0,007 0,008 0,009 0,010 0,013 0,014 0,016 0,017  5 0,011 0,007 0,008 0,009 0,012 0,013 0,016 0,017 0,019 0,020  6 0,013 0,009 0,010 0,011 0,014 0,015 0,019 0,020 0,023 0,024  8 0,018 0,012 0,014 0,016 0,019 0,021 0,027 0,028 0,032 0,034  10 0,022 0,015 0,017 0,019 0,024 0,026 0,033 0,035 0,039 0,041  12 0,030 0,021 0,024 0,027 0,033 0,036 0,045 0,048 0,054 0,057  14 0,032 0,022 0,025 0,028 0,035 0,038 0,048 0,051 0,057 0,060  16 0,036 0,025 0,028 0,032 0,039 0,043 0,054 0,057 0,064 0,068 ae=1 x d1  18 0,042 0,029 0,033 0,037 0,046 0,050 0,063 0,067 0,075 0,079  20 0,045 0,031 0,036 0,040 0,049 0,054 0,067 0,072 0,081 0,085  25 0,056 0,039 0,044 0,050 0,061 0,067 0,084 0,089 0,100 0,106 Величина подачи на зуб при фрезеровании пазов ap = 1 x d1 Ø d1 Поправочный коэффициент Kf [fz] [мм] 1 0,7 0,8 0,9 1,1 1,2 1,5 1,6 1,8 1,9 Ø d1  1 0,001 0,001 0,001 0,001 0,001 0,002 0,002 0,002 0,002 0,002  2 0,003 0,002 0,002 0,002 0,003 0,003 0,004 0,004 0,005 0,005  3 0,005 0,003 0,004 0,004 0,005 0,005 0,007 0,007 0,008 0,009  4 0,006 0,004 0,005 0,005 0,006 0,007 0,009 0,009 0,011 0,011  5 0,007 0,005 0,006 0,006 0,008 0,009 0,011 0,011 0,013 0,014  6 0,008 0,006 0,007 0,008 0,009 0,010 0,013 0,014 0,015 0,016  8 0,012 0,008 0,009 0,011 0,013 0,014 0,018 0,019 0,021 0,022  10 0,014 0,010 0,011 0,013 0,016 0,017 0,021 0,023 0,026 0,027  12 0,020 0,014 0,016 0,018 0,021 0,023 0,029 0,031 0,035 0,037  14 0,021 0,015 0,017 0,019 0,023 0,025 0,031 0,033 0,037 0,040  16 0,023 0,016 0,019 0,021 0,026 0,028 0,035 0,037 0,042 0,044 ae=1 x d1  18 0,027 0,019 0,022 0,025 0,030 0,033 0,041 0,044 0,049 0,052  20 0,029 0,020 0,023 0,026 0,032 0,035 0,044 0,047 0,053 0,056  25 0,036 0,025 0,029 0,033 0,040 0,044 0,055 0,058 0,066 0,069 Внимание: Для инструмента без покрытия подача уменьшается на 10 - 20 %. Все размеры в мм Инструменты ARNO® | Твердосплавные концевые фрезы – исполнение AFV 21
