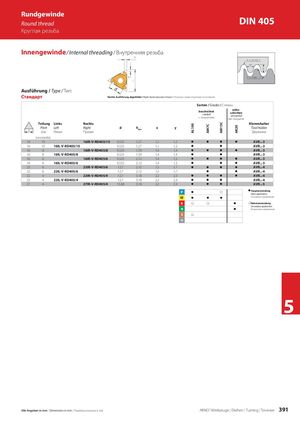

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 391

AL100 AM7C AM15C AK20 Rundgewinde Round thread DIN 405 Круглая резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 16 10 16IR-V-RD405/10 9,525 1,27 1,1 1,2 z z z z AVR..-3 16 10 16IL-V-RD405/10 9,525 1,27 1,1 1,2 z z AVR..-3 16 8 16IR-V-RD405/8 9,525 1,59 1,4 1,4 z z z z AVR..-3 16 8 16IL-V-RD405/8 9,525 1,59 1,4 1,4 z z AVR..-3 16 6 16IR-V-RD405/6 9,525 2,12 1,4 1,5 z z z z AVR..-3 16 6 16IL-V-RD405/6 9,525 2,12 1,4 1,5 z z z AVR..-3 22 6 22IR-V-RD405/6 12,7 2,12 1,5 1,7 z z z z AVR..-4 22 6 22IL-V-RD405/6 12,7 2,12 1,5 1,7 z z AVR..-4 22 4 22IR-V-RD405/4 12,7 3,18 2,2 2,3 z z z z AVR..-4 22 4 22IL-V-RD405/4 12,7 3,18 2,2 2,3 z z z AVR..-4 27 4 27IR-V-RD405/4 15,88 3,18 2,2 2,3 z z z AVR..-5 P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 391
