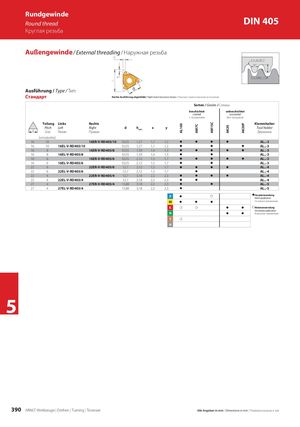

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 390

AL100 AM7C AM15C AK20 AK20P Rundgewinde Round thread DIN 405 Круглая резьба Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 16 10 16ER-V-RD405/10 9,525 1,27 1,1 1,2 z z z z AL..-3 16 10 16EL-V-RD405/10 9,525 1,27 1,1 1,2 z z z AL..-3 16 8 16ER-V-RD405/8 9,525 1,59 1,4 1,3 z z z z z AL..-3 16 8 16EL-V-RD405/8 9,525 1,59 1,4 1,3 z z AL..-3 16 6 16ER-V-RD405/6 9,525 2,12 1,5 1,7 z z z z z AL..-3 16 6 16EL-V-RD405/6 9,525 2,12 1,5 1,7 z z AL..-3 22 6 22ER-V-RD405/6 12,7 2,12 1,5 1,7 z z z z AL..-4 22 6 22EL-V-RD405/6 12,7 2,12 1,5 1,7 z AL..-4 22 4 22ER-V-RD405/4 12,7 3,18 2,2 2,3 z z z z AL..-4 22 4 22EL-V-RD405/4 12,7 3,18 2,2 2,3 z z AL..-4 27 4 27ER-V-RD405/4 15,88 3,18 2,2 2,3 z z AL..-5 27 4 27EL-V-RD405/4 15,88 3,18 2,2 2,3 z AL..-5 P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H 5 390 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
