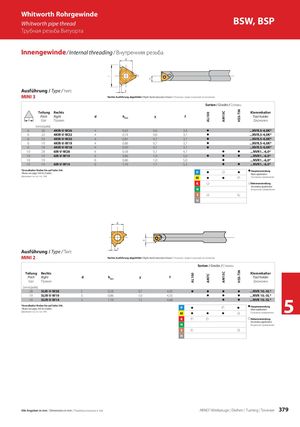

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 379

Whitworth Rohrgewinde Whitworth pipe thread BSW, BSP Трубная резьба Витуорта Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / тип: MINI 3 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы HSS-TiN AM15C Teilung Rechts Klemmhalter AL100 Pitch Right d hmin y f Tool holder Шаг Правая Державка [ниток/дюйм] 6 26 4KIR-V-W26 4 0,63 0,6 3,6 z ...NVR.5-4,0K* 6 22 4KIR-V-W22 4 0,74 0,6 3,7 z ...NVR.5-4,0K* 6 20 4KIR-V-W20 4 0,81 0,7 3,7 z ...NVR.5-4,0K* 6 19 4KIR-V-W19 4 0,86 0,7 3,7 z ...NVR.5-4,0K* 6 18 4KIR-V-W18 4 0,90 0,7 3,7 z ...NVR.5-4,0K* 10 28 6IR-V-W28 6 0,58 0,7 4,7 z z ...NVR1..-6,0* 10 19 6IR-V-W19 6 0,86 1,0 5,0 z z z ...NVR1..-6,0* 10 19 6 0,86 1,0 5,0 z ...NVR1..-6,0* 10 14 6IR-V-W14 6 1,16 1,1 5,3 z z ...NVR1..-6,0* *Grundhalter finden Sie auf Seite 344. P z z z z Hauptanwendung Please see page 344 for holder. Main application Державки см. на стр. 344. M z z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z z H Ausführung / Type / Тип: MINI 2 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы HSS-TiN AM15C Teilung Rechts Klemmhalter AL100 AM7C Pitch Right d hmin y f Tool holder Шаг Правая Державка [ниток/дюйм] 28 5LIR-V-W28 5 0,58 0,7 4,05 z z z z ...NVR 10.-5L* 19 5LIR-V-W19 5 0,86 1,0 4,35 z z z ...NVR 10.-5L* 14 5LIR-V-W14 5 1,16 1,1 4,68 z z ...NVR 10.-5L* *Grundhalter finden Sie auf Seite 345. Please see page 345 for holder. Державки см. на стр. 345. P M K z z z z z z z z z z Hauptanwendung Main application Основное применение z Nebenanwendung Secondary application 5 N Вторичное применение S z z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 379
