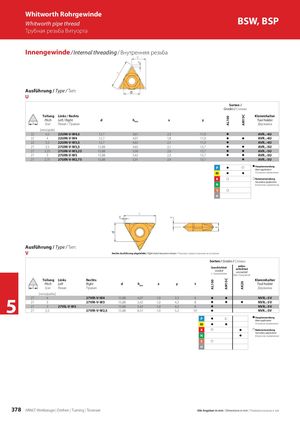

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 378

Whitworth Rohrgewinde Whitworth pipe thread BSW, BSP Трубная резьба Витуорта Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: U Sorten / Grades / Сплавы AM15C Teilung Links / Rechts Klemmhalter AL100 Pitch Left / Right d hmin x y Tool holder Шаг Левая / Правая Державка [ниток/дюйм] 22 4,5 22UIN-V-W4,5 12,7 3,61 2,3 11,0 z AVR..-4U 22 4 22UIN-V-W4 12,7 4,07 1,8 11,0 z z AVR..-4U 22 3,5 22UIN-V-W3,5 12,7 4,65 2,1 11,0 z AVR..-4U 27 3,5 27UIN-V-W3,5 15,88 4,65 2,1 13,7 z z AVR..-5U 27 3,25 27UIN-V-W3,25 15,88 5,00 2,0 13,7 z z AVR..-5U 27 3 27UIN-V-W3 15,88 5,42 2,3 13,7 z z AVR..-5U 27 2,75 27UIN-V-W2,75 15,88 5,91 2,4 13,7 z AVR..-5U P z z z Hauptanwendung Main application M z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z H Ausführung / Type / Тип: V Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы unbe- beschichtet schichtet coated uncoated с покрытием без покрытия AM15C Teilung Links Rechts Klemmhalter AL100 AK20 Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [ниток/дюйм] 27 4 27VIR-V-W4 15,88 4,07 1,0 3,3 6 z z NVR..-5V 5 27 27 27 3 3 2,5 27VIL-V-W3 27VIR-V-W3 27VIR-V-W2,5 15,88 15,88 15,88 5,42 5,42 6,51 1,0 1,0 1,0 4,3 4,3 5,2 8 8 10 P z z z z z z z NVR..-5V NVR..-5V NVR..-5V z Hauptanwendung Main application M z z Основное применение K z z z Nebenanwendung Secondary application N z Вторичное применение S z H 378 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
