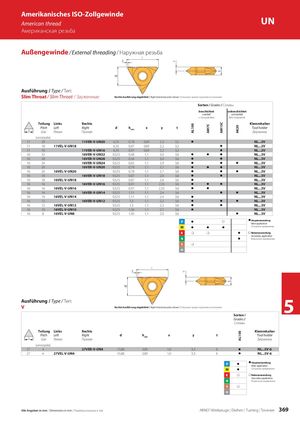

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 369

AL100 AM7C AM15C AK20 AL100 Amerikanisches ISO-Zollgewinde American thread UN Американская резьба Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Slim Throat / Slim Throat / Зауженные Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 20 11VER-V-UN20 6,35 0,78 0,69 2,3 3,2 z NL...2V 11 18 11VEL-V-UN18 6,35 0,87 0,69 2,2 3,2 z NL...2V 11 16 11VER-V-UN16 6,35 0,97 0,69 2,2 3,2 z NL...2V 16 32 16VER-V-UN32 9,525 0,48 1,1 3,0 3,6 z z z NL...3V 16 28 16VER-V-UN28 9,525 0,56 1,1 3,0 3,6 z z NL...3V 16 24 16VER-V-UN24 9,525 0,65 1,1 2,9 3,6 z z z NL...3V 16 20 16VER-V-UN20 9,525 0,78 1,1 2,7 3,6 z z z NL...3V 16 20 16VEL-V-UN20 9,525 0,78 1,1 2,7 3,6 z z z NL...3V 16 18 16VER-V-UN18 9,525 0,87 1,1 2,6 3,6 z z NL...3V 16 18 16VEL-V-UN18 9,525 0,87 1,1 2,6 3,6 z NL...3V 16 16 16VER-V-UN16 9,525 0,97 1,1 2,55 3,6 z z z NL...3V 16 16 16VEL-V-UN16 9,525 0,97 1,1 2,55 3,6 z z NL...3V 16 14 16VER-V-UN14 9,525 1,11 1,1 2,4 3,6 z z NL...3V 16 14 16VEL-V-UN14 9,525 1,11 1,1 2,4 3,6 z NL...3V 16 12 16VER-V-UN12 9,525 1,3 1,1 2,2 3,6 z z z NL...3V 16 12 16VEL-V-UN12 9,525 1,3 1,1 2,2 3,6 z z NL...3V 16 10 16VEL-V-UN10 9,525 1,56 1,1 2,1 3,6 z NL...3V 16 8 16VEL-V-UN8 9,525 1,95 1,1 2,0 3,6 z NL...3V P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H Ausführung / Type / Тип:V Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение 5 Sorten / Grades / Сплавы Teilung Links Rechts Klemmhalter Pitch Left Right d h x y t Tool holder min Шаг Левая Правая Державка [ниток/дюйм] 27 4 27VER-V-UN4 15,88 3,89 1,0 3,3 6 z NL...5V-6 27 4 27VEL-V-UN4 15,88 3,89 1,0 3,3 6 z NL...5V-6 P z z HauptanwendungMain application M z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 369
