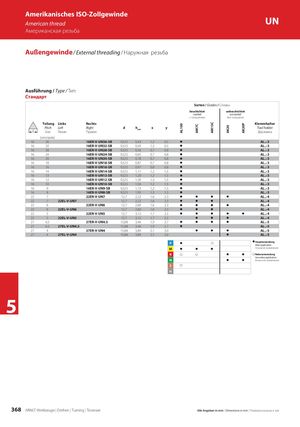

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 368

AL100 AM7C AM15C AK20 AK20P Amerikanisches ISO-Zollgewinde American thread UN Американская резьба Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Стандарт Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 16 36 16ER-V-UN36-SB 9,525 0,43 1,2 0,5 z AL..-3 16 32 16ER-V-UN32-SB 9,525 0,49 1,2 0,5 z AL..-3 16 28 16ER-V-UN28-SB 9,525 0,56 0,7 0,8 z AL..-3 16 24 16ER-V-UN24-SB 9,525 0,65 0,7 0,8 z AL..-3 16 20 16ER-V-UN20-SB 9,525 0,78 0,7 0,8 z AL..-3 16 18 16ER-V-UN18-SB 9,525 0,87 0,7 0,8 z AL..-3 16 16 16ER-V-UN16-SB 9,525 0,97 0,8 0,8 z AL..-3 16 14 16ER-V-UN14-SB 9,525 1,11 1,2 1,5 z AL..-3 16 13 16ER-V-UN13-SB 9,525 1,20 1,2 1,5 z AL..-3 16 12 16ER-V-UN12-SB 9,525 1,30 1,3 1,5 z AL..-3 16 10 16ER-V-UN10-SB 9,525 1,56 1,2 1,5 z AL..-3 16 9 16ER-V-UN9-SB 9,525 1,73 1,2 1,5 z AL..-3 16 8 16ER-V-UN8-SB 9,525 1,95 1,3 1,5 z AL..-3 22 7 22ER-V-UN7 12,7 2,22 1,6 2,3 z z z z AL..-4 22 7 22EL-V-UN7 12,7 2,22 1,6 2,3 z z z AL..-4 22 6 22ER-V-UN6 12,7 2,60 1,6 2,3 z z z z AL..-4 22 6 22EL-V-UN6 12,7 2,60 1,6 2,3 z z z AL..-4 22 5 22ER-V-UN5 12,7 3,12 1,7 2,5 z z z z z AL..-4 22 5 22EL-V-UN5 12,7 3,12 1,7 2,5 z z z AL..-4 27 4,5 27ER-V-UN4.5 15,88 3,46 1,9 2,7 z z z z AL..-5 27 4,5 27EL-V-UN4.5 15,88 3,46 1,9 2,7 z AL..-5 27 4 27ER-V-UN4 15,88 3,89 2,1 3,0 z z z AL..-5 27 4 27EL-V-UN4 15,88 3,89 2,1 3,0 z AL..-5 P z z z Hauptanwendung Main application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H 5 368 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
