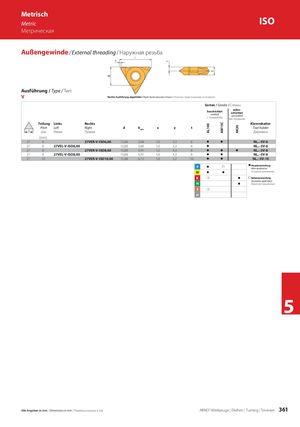

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 361

Metrisch Metric ISO Метрическая Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: V Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы unbe- beschichtet schichtet coated uncoated с покрытием без покрытия AM15C Teilung Links Rechts Klemmhalter AL100 AK20 Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [mm] 27 6 27VER-V-ISO6,00 15,88 3,68 1,0 3,3 6 z z NL..-5V-6 27 6 27VEL-V-ISO6,00 15,88 3,68 1,0 3,3 6 z NL..-5V-6 27 8 27VER-V-ISO8,00 15,88 4,91 1,0 4,3 8 z z z NL..-5V-8 27 8 27VEL-V-ISO8,00 15,88 4,91 1,0 4,3 8 z z NL..-5V-8 27 10 27VER-V-ISO10,00 15,88 6,13 1,0 5,2 10 z z NL..-5V-10 P z z z Hauptanwendung Main application M z z Основное применение K z z z Nebenanwendung Secondary application N z Вторичное применение S z H 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 361
