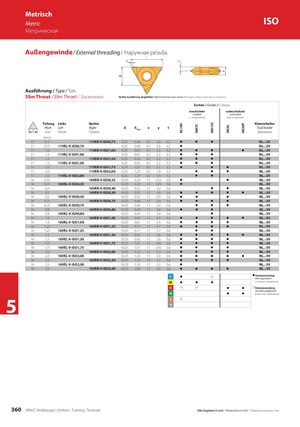

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 360

AL100 AM7C AM15C AK20 AK20P Metrisch Metric ISO Метрическая Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Slim Throat / Slim Throat / Зауженные Rechte Ausführung abgebildet / Right-hand execution shown /Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [mm] 11 0,75 11VER-V-ISO0,75 6,35 0,46 0,7 2,6 3,2 z z z NL..-2V 11 0,75 11VEL-V-ISO0,75 6,35 0,46 0,7 2,6 3,2 z NL..-2V 11 1,0 11VER-V-ISO1,00 6,35 0,61 0,7 2,5 3,2 z z z z NL..-2V 11 1,0 11VEL-V-ISO1,00 6,35 0,61 0,7 2,5 3,2 z z z NL..-2V 11 1,5 11VER-V-ISO1,50 6,35 0,92 0,7 2,2 3,2 z z z NL..-2V 11 1,5 11VEL-V-ISO1,50 6,35 0,92 0,7 2,2 3,2 z z z NL..-2V 11 1,75 11VER-V-ISO1,75 6,35 1,07 0,7 2,1 3,2 z z z NL..-2V 11 2,0 11VER-V-ISO2,00 6,35 1,23 0,7 1,9 3,2 z z z NL..-2V 11 2,0 11VEL-V-ISO2,00 6,35 1,23 0,7 1,9 3,2 z z NL..-2V 16 0,35 16VER-V-ISO0,35 9,525 0,20 1,1 3,25 3,6 z z NL..-3V 16 0,35 16VEL-V-ISO0,35 9,525 0,20 1,1 3,25 3,6 z NL..-3V 16 0,4 16VER-V-ISO0,40 9,525 0,25 1,1 3,2 3,6 z z NL..-3V 16 0,5 16VER-V-ISO0,50 9,525 0,31 1,1 3,0 3,6 z z z z z NL..-3V 16 0,5 16VEL-V-ISO0,50 9,525 0,31 1,1 3,0 3,6 z z z NL..-3V 16 0,75 16VER-V-ISO0,75 9,525 0,46 1,1 3,0 3,6 z z z z NL..-3V 16 0,75 16VEL-V-ISO0,75 9,525 0,46 1,1 3,0 3,6 z z z NL..-3V 16 0,8 16VER-V-ISO0,80 9,525 0,49 1,1 3,0 3,6 z z z NL..-3V 16 0,8 16VEL-V-ISO0,80 9,525 0,49 1,1 3,0 3,6 z NL..-3V 16 1,0 16VER-V-ISO1,00 9,525 0,61 1,1 2,9 3,6 z z z z z NL..-3V 16 1,0 16VEL-V-ISO1,00 9,525 0,61 1,1 2,9 3,6 z z z z NL..-3V 16 1,25 16VER-V-ISO1,25 9,525 0,77 1,1 2,7 3,6 z z z z NL..-3V 16 1,25 16VEL-V-ISO1,25 9,525 0,77 1,1 2,7 3,6 z z NL..-3V 16 1,5 16VER-V-ISO1,50 9,525 0,92 1,1 2,6 3,6 z z z z z NL..-3V 16 1,5 16VEL-V-ISO1,50 9,525 0,92 1,1 2,6 3,6 z z z z NL..-3V 16 1,75 16VER-V-ISO1,75 9,525 1,07 1,1 2,45 3,6 z z z z NL..-3V 16 1,75 16VEL-V-ISO1,75 9,525 1,07 1,1 2,45 3,6 z z z z NL..-3V 16 2,0 16VER-V-ISO2,00 9,525 1,23 1,1 2,3 3,6 z z z z NL..-3V 16 2,0 16VEL-V-ISO2,00 9,525 1,23 1,1 2,3 3,6 z z z z z NL..-3V 16 2,5 16VER-V-ISO2,50 9,525 1,53 1,1 2,1 3,6 z z z z NL..-3V 16 2,5 16VEL-V-ISO2,50 9,525 1,53 1,1 2,1 3,6 z NL..-3V 16 3,0 16VER-V-ISO3,00 9,525 1,84 1,1 2,0 3,6 z z z z NL..-3V P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение 5 S zH 360 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
