Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 356

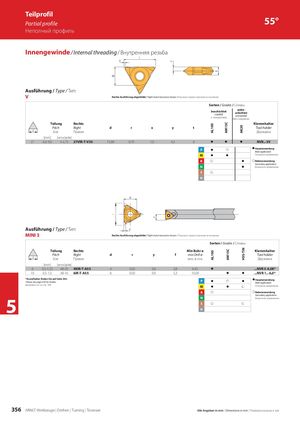

Teilprofil Partial profile 55° Неполный профиль Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: V Rechte Ausführung abgebildet / Right-hand execution shown /Показано правостороннее исполнение Sorten / Grades / Сплавы unbe- beschichtet schichtet coated uncoated с покрытием без покрытия AM15C Teilung Rechts Klemmhalter AL100 AK20 Pitch Right d r x y t Tool holder Шаг Правая Державка [mm] [ниток/дюйм] 27 6,0-9,0 4-2,75 27VIR-T-V55 15,88 0,70 1,0 4,3 8 z z z NVR..-5V P z z z Hauptanwendung Main application M z z Основное применение K z z z Nebenanwendung Secondary application N z Вторичное применение S z H Ausführung / Type / Тип: MINI 3 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы HSS-TiN AM15C Teilung Rechts Min Bohr ø Klemmhalter AL100 Pitch Right d r y f min Drill ø Tool holder Шаг Правая мин. ø отв. Державка [mm] [ниток/дюйм] 6 0,5-1,25 48-20 4KIR-T-A55 4 0,05 0,6 3,8 6,45 z ...NVR 5-4,0K* 10 0,5-1,5 48-16 6IR-T-A55 6 0,05 0,9 5,3 10,00 z z ...NVR 1..-6,0* *Grundhalter finden Sie auf Seite 344. P z z z z Hauptanwendung Please see page 344 for holder. Main application Державки см. на стр. 344. M z z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение 5 S H z z 356 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
