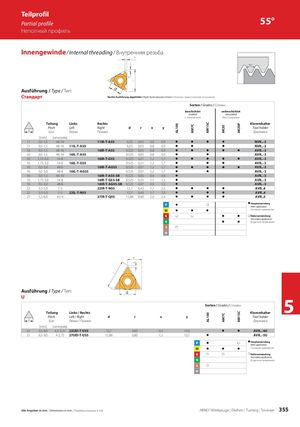

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 355

AL100 AM7C AM15CAL100 AK20AM7C AK20PAM15C Teilprofil Partial profile 55° Неполный профиль Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d r x y Tool holder Шаг Левая Правая Державка [mm] [ниток/дюйм] 11 0,5-1,5 48-16 11IR-T-A55 6,35 0,05 0,8 0,9 z z z z NVR..-2 11 0,5-1,5 48-16 11IL-T-A55 6,35 0,05 0,8 0,9 z z z NVR..-2 16 0,5-1,5 48-16 16IR-T-A55 9,525 0,05 0,8 0,9 z z z z z AVR..-3 16 0,5-1,5 48-16 16IL-T-A55 9,525 0,05 0,8 0,9 z z AVR..-3 16 1,75-3,0 14-8 16IR-T-G55 9,525 0,21 1,2 1,7 z z z z z AVR..-3 16 1,75-3,0 14-8 16IL-T-G55 9,525 0,21 1,2 1,7 z z z AVR..-3 16 0,5-3,0 48-8 16IR-T-AG55 9,525 0,07 1,2 1,7 z z z z z AVR..-3 16 0,5-3,0 48-8 16IL-T-AG55 9,525 0,07 1,2 1,7 z z AVR..-3 16 0,5-1,5 48-16 16IR-T-A55-SB 9,525 0,05 0,6 0,8 z AVR..-3 16 1,75-3,0 14-8 16IR-T-G55-SB 9,525 0,21 1,1 1,5 z AVR..-3 16 0,5-3,0 48-8 16IR-T-AG55-SB 9,525 0,07 0,9 1,5 z AVR..-3 22 3,5-5,0 7-5 22IR-T-N55 12,7 0,43 1,7 2,5 z z z z AVR..4 22 3,5-5,0 7-5 22IL-T-N55 12,7 0,43 1,7 2,5 z z z AVR..4 27 5,5-6,0 4,5-4 27IR-T-Q55 15,88 0,60 2,0 2,9 z z z z AVR..5 P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H Ausführung / Type / Тип: U Sorten / Grades / Сплавы 5 Teilung Links / Rechts Klemmhalter Pitch Left / Right d r x y Tool holder Шаг Левая / Правая Державка [mm] [ниток/дюйм] 22 5,5-8,0 4,5-3,25 22UEI-T-U55 12,7 0,60 0,9 11,0 z z AVR..-4U 27 6,5-9,0 4-2,75 27UEI-T-U55 15,88 0,80 1,2 13,7 z AVR..-5U P z z z HauptanwendungMain application M z z z Основное применение K z z z Nebenanwendung Secondary application N Вторичное применение S z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 355
