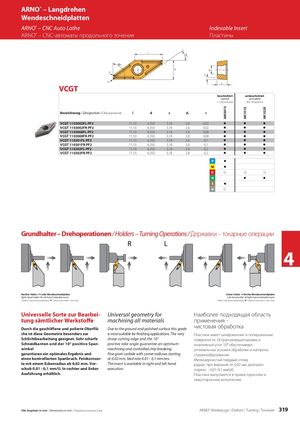

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 319

AM5015 AK1010 AK1020 ARNO® – Langdrehen Wendeschneidplatten ARNO® – CNC Auto Lathe Indexable Insert ARNO® – CNC-автоматы продольного точения Пластины VCGT beschichtet unbeschichtet coated uncoated с покрытием без покрытия Bezeichnung / Designation / Обозначение l d s d1 r VCGT 1103002FL-PF2 11,10 6,350 3,18 2,8 0,02 z z z VCGT 1103002FR-PF2 11,10 6,350 3,18 2,8 0,02 z z z VCGT 1103008FL-PF2 11,10 6,350 3,18 2,8 0,08 z z z VCGT 1103008FR-PF2 11,10 6,350 3,18 2,8 0,08 z z z VCGT 110301FL-PF2 11,10 6,350 3,18 2,8 0,1 z z z VCGT 110301FR-PF2 11,10 6,350 3,18 2,8 0,1 z z z VCGT 110302FL-PF2 11,10 6,350 3,18 2,8 0,2 z z z VCGT 110302FR-PF2 11,10 6,350 3,18 2,8 0,2 z z z P z M z K z z z N z z S z H z Grundhalter – Drehoperationen / Holders – Turning Operations / Державки – токарные операции 4 Rechter Halter Ô Linke Wendeschneidplatte Linker Halter Ô Rechte Wendeschneidplatte Right-hand holder Ô Left-hand indexable insert Left-hand holder Ô Right-hand indexable insert Правосторонняя державка Ô Левосторонняя пластина Левосторонняя державка Ô Правосторонняя пластина Universelle Sorte zur Bearbei- Universal geometry for Наиболее подходящая область tung sämtlicher Werkstoffe machining all materials применения - Durch die geschliffene und polierte Oberflä- Due to the ground and polished surface this grade чистовая обработка che ist diese Geometrie besonders zur is most suitable for finishing applications. The very Пластина имеет шлифованные и полированные Schlichtbearbeitung geeignet. Sehr scharfe sharp cutting edge and the 10° поверхности. Острая режущая кромка и Schneidkanten und der 10° positive Span- positive rake angle guarantee an optimum позитивный угол 10° обеспечивают winkel machining and controlled chip breaking. оптимальные условия обработки и контроль garantieren ein optimales Ergebnis und Fine grain carbide with corner radiuses starting стружкообразования. einen kontrollierten Spanbruch. Feinkornsor- at 0.02 mm, feed rate 0.01 – 0,1 mm/rev. Мелкозернистый твердый сплав, te mit einem Eckenradius ab 0,02 mm. Vor- The insert is available in right and left hand радиус при вершине от 0,02 мм, диапазон schub 0,01 – 0,1 mm/U. In rechter und linker execution. подачи - 0,01-0,1 мм/об. Ausführung erhältlich. Пластина выпускается в правостороннем и левостороннем исполнении. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 319
