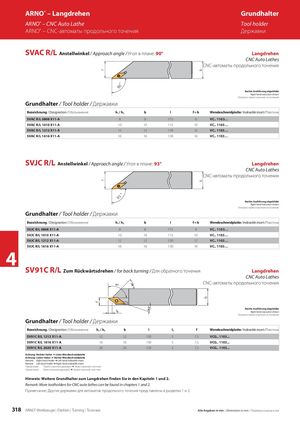

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 318

ARNO® – Langdrehen Grundhalter ARNO® – CNC Auto Lathe Tool holder ARNO® – CNC-автоматы продольного точения Державки SVAC R/L Anstellwinkel / Approach angle / Угол в плане: 90° Langdrehen CNC Auto Lathes CNC-автоматы продольного точения Rechte Ausführung abgebildet Right hand execution shown Показано правостороннее исполнение Grundhalter / Tool holder / Державки Bezeichnung / Designation / Обозначение h1 / h2 b l f=b Wendeschneidplatte / Indexable insert /Пластина SVAC R/L 0808 X11-A 8 8 115 8 VC.. 1103… SVAC R/L 1010 X11-A 10 10 115 10 VC.. 1103… SVAC R/L 1212 X11-A 12 12 130 12 VC.. 1103… SVAC R/L 1616 X11-A 16 16 130 16 VC.. 1103… SVJC R/L Anstellwinkel / Approach angle / Угол в плане: 93° Langdrehen CNC Auto Lathes CNC-автоматы продольного точения Rechte Ausführung abgebildet Right hand execution shown Показано правостороннее исполнение Grundhalter / Tool holder / Державки Bezeichnung / Designation / Обозначение h1 / h2 b l f=b Wendeschneidplatte / Indexable insert /Пластина SVJC R/L 0808 X11-A 8 8 115 8 VC.. 1103… SVJC R/L 1010 X11-A 10 10 115 10 VC.. 1103… SVJC R/L 1212 X11-A 12 12 130 12 VC.. 1103… SVJC R/L 1616 X11-A 16 16 130 16 VC.. 1103… 4 SV91C R/L Zum Rückwärtsdrehen / for back turning / Для обратного точения Langdrehen CNC Auto Lathes CNC-автоматы продольного точения Rechte Ausführung abgebildet Right hand execution shown Показано правостороннее исполнение Grundhalter / Tool holder / Державки Bezeichnung / Designation / Обозначение h1 / h2 b l l2 f Wendeschneidplatte / Indexable insert /Пластина SV91C R/L 1212 X11-A 12 12 130 5 7,5 VCG.. 1103... SV91C R/L 1616 X11-A 16 16 130 5 7,5 VCG.. 1103... SV91C R/L 2020 X11-A 20 20 120 5 7,5 VCG.. 1103... Achtung: Rechter Halter Ô Linke Wendeschneidplatte Achtung: Linker Halter Ô Rechte Wendeschneidplatte Remark: Right-hand holder Ô Left-hand indexable insert Remark: Left-hand holder Ô Right-hand indexable insert Примечание: Правосторонняя державка Ô Левосторонняя пластина Примечание: Левосторонняя державка Ô Правосторонняя пластина Hinweis: Weitere Grundhalter zum Langdrehen finden Sie in den Kapiteln 1 und 2. Remark: More toolholders for CNC auto lathes can be found in chapters 1 and 2. Примечание: Другие державки для автоматов продольного точения представлены в разделах 1 и 2. 318 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
