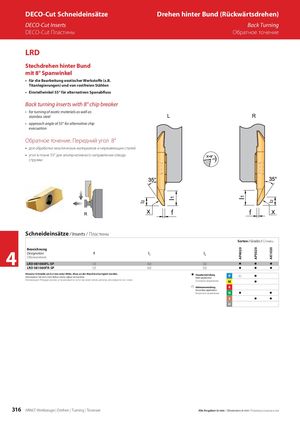

DECO-Cut Schneideinsätze Drehen hinter Bund (Rückwärtsdrehen) DECO-Cut Inserts Back Turning DECO-Cut Пластины Обратное точение LRD Stechdrehen hinter Bund mit 8° Spanwinkel • für die Bearbeitung exotischer Werkstoffe (z.B. Titanlegierungen) und von rostfreien Stählen • Einstellwinkel 55° für alternativen Spanabfluss Back turning inserts with 8° chip breaker • for turning of exotic materials as well as stainless steel • approach angle of 55° for alternative chip evacuation Обратное точение. Передний угол 8° • для обработки экзотических материалов и нержавеющих сталей • угол в плане 55° для альтернативного направления отвода стружки Schneideinsätze / Inserts / Пластины Sorten / Grades / Сплавы AK1020 AP4020 AP5020 Bezeichnung 4 Designation f l1 l2 Обозначение LRD 081060FL-SP 1,0 6,0 3,0 z z z LRD 081060FR-SP 1,0 6,0 3,0 z z z Hinweis: Schneide um 0,2 mm unter Mitte. Muss an der Maschine korrigiert werden. z Hauptanwendung P z z Information: Set at 0.2 mm below centre, adjust at machine. Main application Информация: Режущая кромка устанавливается на 0,2 мм ниже линии центров, регулируется на станке. Основное применение M z z Nebenanwendung K Secondary application Вторичное применение N z z S z z H 316 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm /Размеры указаны в мм
