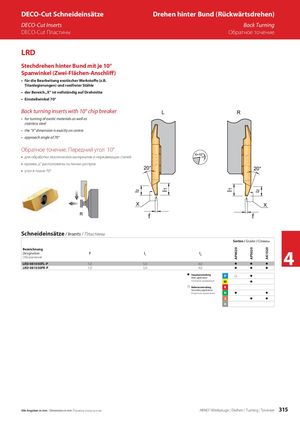

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 315

DECO-Cut Schneideinsätze Drehen hinter Bund (Rückwärtsdrehen) DECO-Cut Inserts Back Turning DECO-Cut Пластины Обратное точение LRD Stechdrehen hinter Bund mit je 10° Spanwinkel (Zwei-Flächen-Anschliff) • für die Bearbeitung exotischer Werkstoffe (z.B. Titanlegierungen) und rostfreier Stähle • der Bereich „X“ ist vollständig auf Drehmitte • Einstellwinkel 70° Back turning inserts with 10° chip breaker • for turning of exotic materials as well as stainless steel • the “X” dimension is exactly on centre • approach angle of 70° Обратное точение. Передний угол 10° • для обработки экзотических материалов и нержавеющих сталей • кромки „х“ расположены на линии центров • угол в плане 70° Schneideinsätze / Inserts / Пластины Sorten / Grades / Сплавы Bezeichnung Designation fОбозначениеLRD 081050FL-P1,0 l15,0 l24,0 z z z 4 LRD 081050FR-P 1,0 5,0 4,0 z z z z HauptanwendungMain applicationP z z Основное применение M z z Nebenanwendung K Secondary application Вторичное применение N z z S z z H Alle Angaben in mm / Dimensions in mm /Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 315 AP4020 AP5020 AK1020
