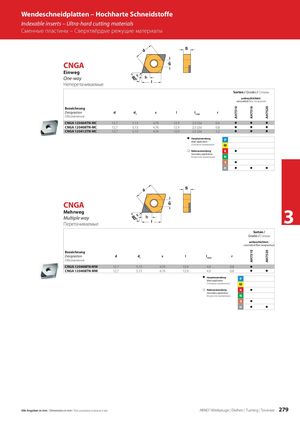

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 279

Wendeschneidplatten – Hochharte Schneidstoffe Indexable inserts – Ultra-hard cutting materials Сменные пластины – Сверхтвёрдые режущие материалы CNGA Einweg One-way Неперетачиваемые Sorten / Grades / Сплавы unbeschichtet / uncoated / без покрытия AH7510 AH7516 AH7520 Bezeichnung Designation d d1 s l l1min r Обозначение CNGA 120404TN-MC 12,7 5,13 4,76 12,9 2,5 (2x) 0,4 z z z CNGA 120408TN-MC 12,7 5,13 4,76 12,9 2,5 (2x) 0,8 z z z CNGA 120412TN-MC 12,7 5,13 4,76 12,9 2,5 (2x) 1,2 z z z z Hauptanwendung P Main application Основное применение M z Nebenanwendung K z Secondary application Вторичное применение N S z H z z z CNGA Mehrweg Multiple way Перетачиваемые Sorten / 3 Grades / Сплавы unbeschichtet / uncoated /без покрытия AH7510 AH7520 Bezeichnung Designation d d1 s l l1min r Обозначение CNGA 120408FN-MW 12,7 5,13 4,76 12,9 4,0 0,8 z CNGA 120408TN-MW 12,7 5,13 4,76 12,9 4,0 0,8 z z z Hauptanwendung P Main application Основное применение M z Nebenanwendung K z Secondary application Вторичное применение N S z H z z Alle Angaben in mm / Dimensions in mm / Все размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 279
