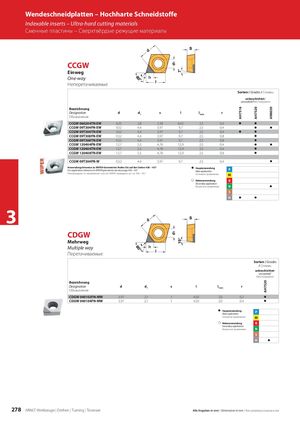

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 278

AH7516 AH7520 AH7520 AN8020 Wendeschneidplatten – Hochharte Schneidstoffe Indexable inserts – Ultra-hard cutting materials Сменные пластины – Сверхтвёрдые режущие материалы CCGW Einweg One-way Неперетачиваемые Sorten / Grades / Сплавы unbeschichtet / uncoated/без покрытия Bezeichnung Designation d d1 s l l1min r Обозначение CCGW 060204TN-EW 6,35 2,8 2,38 6,45 2,5 0,4 z z CCGW 09T304FN-EW 9,52 4,4 3,97 9,7 2,5 0,4 z z CCGW 09T304TN-EW 9,52 4,4 3,97 9,7 2,5 0,4 z z CCGW 09T308FN-EW 9,52 4,4 3,97 9,7 2,5 0,8 z CCGW 09T308TN-EW 9,52 4,4 3,97 9,7 2,5 0,8 z CCGW 120404FN-EW 12,7 5,5 4,76 12,9 2,5 0,4 z z CCGW 120404TN-EW 12,7 5,5 4,76 12,9 2,5 0,4 z CCGW 120408TN-EW 12,7 5,5 4,76 12,9 2,5 0,8 z CCGW 09T304FN-W 9,52 4,4 3,97 9,7 2,5 0,4 z Anwendungshinweise zu WIPER-Geometrien finden Sie auf den Seiten 436 – 437For application reference on WIPER geometries see also page 436 – 437zHauptanwendungMain applicationP Рекомендации по применению пластин WIPER приведены на стр. 436 – 437 Основное применение M z Nebenanwendung K Secondary application Вторичное применение N z S H z z 3 CDGW Mehrweg Multiple way Перетачиваемые Sorten / Grades / Сплавы unbeschichtet / uncoated / без покрытия Bezeichnung Designation d d1 s l l1min r Обозначение CDGW 040102FN-MW 3,97 2,1 1 4,03 2,0 0,2 z CDGW 040104FN-MW 3,97 2,1 1 4,03 2,0 0,4 z z HauptanwendungMain application P Основное применение M z Nebenanwendung K Secondary application Вторичное применение N S H z 278 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Все размеры указаны в мм
